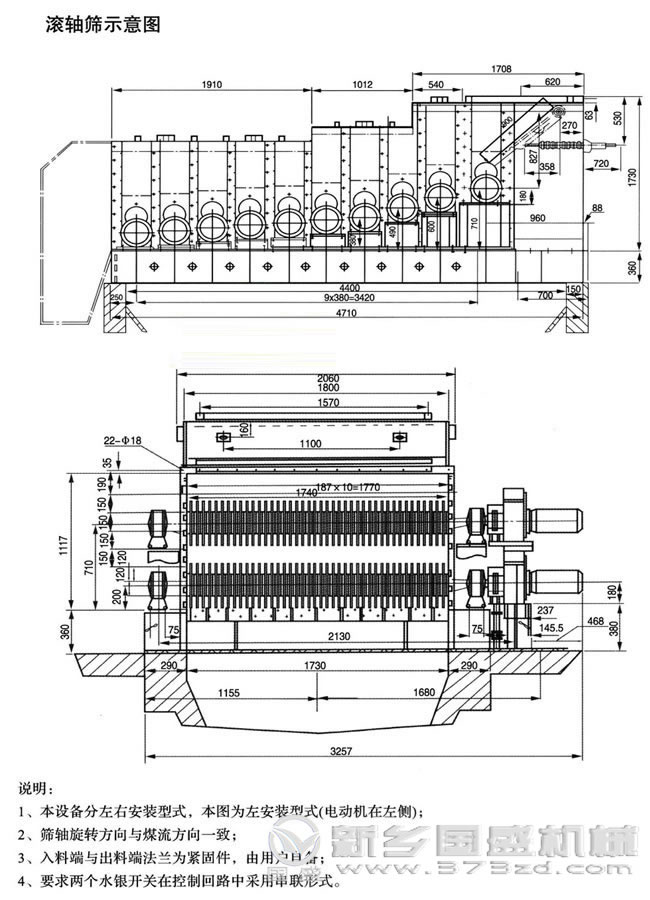

交叉筛图纸
1.椭圆筛盘：间隙较大，比较适合中大型物料的筛分
2.三角盘：间隙较小，适合中小型物料的筛分
3.星状盘：冲击力大，比较适合建筑垃圾
4.混装排序：可以达到更为理想的效果
交叉式细粒滚轴筛产品特点：
1）筛轴由辊道电机单轴驱动，便于维修；
2）入料端筛轴倾斜安装，可快速分离物料，筛分效率高；
3）两筛轴上的筛片相交，减小了相邻筛轴形成的死角，避免了卡筛；
4）设有旁路，配有电动推杆，手动操作换向机构，不需要筛分时，直接经旁侧路过，便利设备检修和清理；
5）旁路换向板采用栏栅结构，当物料落到换向板时部分颗粒首先得到筛分，有利地提高了筛分效率；
6）箱体两侧板面设计活动插板结构，当需要更换检修筛轴、筛片、防腐衬板时非常方便；
7）设有堵煤报警和电气控制安全保护，避免异常运行造成设备损坏。
