石料场矿渣分离机的主要结构

如果您正在寻找相关产品或有其他任何问题，可随时拨打我公司销售热线，或点击下方按钮在线咨询报价！

全国统一销售热线：18637334419

1.筛片形状及布置方式

1.1筛片形状

筛片的常见形状有梅花瓣形、抛物线形、椭圆形、齿形等。筛片的选择主要是考虑对物料进行扰动，更好的将物料松散筛分，将物料沿筛面向前输送，实现过程不易卡堵。其中抛物线型筛片，筛片旋转挠度一般大于其他类型筛片，使物料沿筛面运动过程被抛向约45°的前方。椭圆形筛片，做圆周运动时产生正弦波轨迹对物料进行扰动，将筛面物料打散、分层，物料沿具有一定倾角的筛面前进的同时实现高效地筛分。此种滚轴筛又称为正弦筛。

1.2.筛片布置方式

筛片分为平行布置和交错布置，见图2。交错布置方式能通过相邻筛轴筛片的拨动，减少筛片之间物料的卡堵情况。

2.驱动方式

石料场矿渣分离机也叫泥石分选机，阶梯振动筛，驱动方式主要分为单轴单电机独立传动、多轴链条传动、多轴联动齿轮箱传动3种形式。

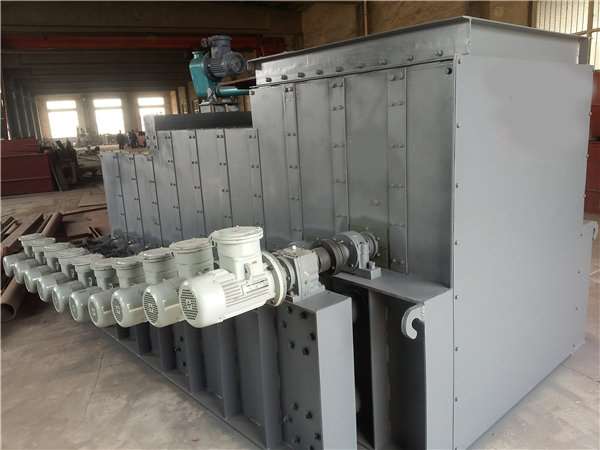

(1)单轴单电机驱动的优点是单根筛轴故障时，物料可利用倾斜面的惯性，在前一筛轴推动下越过故障筛轴继续前进，滚轴筛仍可以照样运行。可实现单轴过载检测。缺点是每根轴需要配置单独的驱动装置。故障点和维护点多。

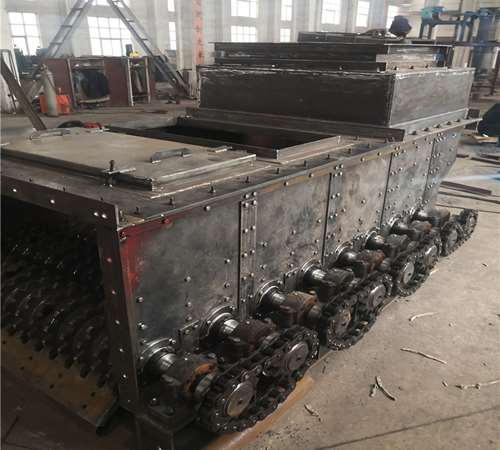

(2)多轴链条传动和多轴联动齿轮箱传动的优点是多轴共用一套驱动装置，维护量小，缺点是单根筛轴故障时会造成整段筛轴无法工作。

3.筛面布置方式

根据滚轴筛筛面与水平角度不同、筛面布置方式分为水平和倾角2种。

3.1水平布置

当来煤过湿时，筛面筛孔受阻，水平布置方式易造成原煤在筛面上流动性差，停留时间较长，容易发生堵煤，且入料端筛轴受冲击力大[3]。

3.2倾角布置
