纸浆振动筛

纸浆振动筛

热销

【进料粒度】:≤10mm

【生产能力】:1-200t/h

【应用范围】:主要应用于造纸业对纸浆的净化

【产品介绍】:纸浆振动筛是专门针对固体/液体分离而研发的一种多形运动模式方形振动筛。具有椭圆形和直线形两种不同的运行模式,能够根据固体含量的变化作出相对应的调整。

销售热线: 18637334419

纸浆振动筛

  专门针对纸浆分离而研发的一种多形运动模式纸浆振动筛。具有椭圆形和直线形两种不同的运行模式,能够根据固体含量的变化作出相对应的调整。采用预张紧筛网网布具有高粘力,耐酸碱,高硬度和高耐磨度的特殊配方胶水,在严格的张网工艺制作下将网布粘合在矩形网框上,确保筛网的网面张力一致。这种独特的工艺使得筛网的处理效率和使用寿命得到极大的提高,同时筛网的更换轻松简单,几分钟就能完成换网工作。

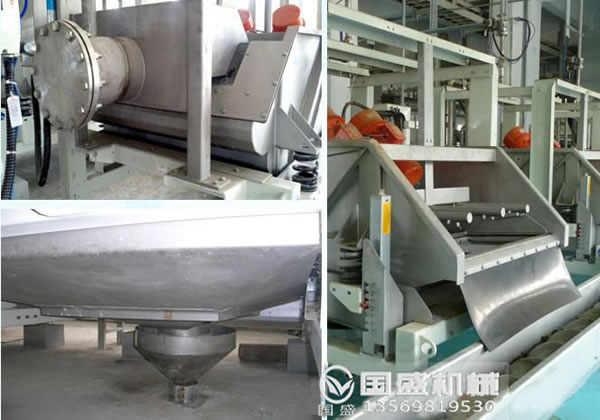

纸浆振动筛

产品优势

  1、造纸行业施胶回流筛分应用十分成功,不仅解决了漏料、堵网、费料等诸多行业顽疾,还开创了全自动无人值守的设备应用先河,大大降低了企业的人力、物力和管理成本,同时提供稳定高效的处理效果,是造纸业施胶回流筛分和涂料筛分的首选设备。
       2、国盛长纸浆振动筛拥有2.6平方米直线筛分面积,筛分更彻底、排渣更干净。配备全自动喷淋系统,自动清洗网面,保持筛面清洁,延长筛网寿命,确保筛分高效率。
       3、120立方/小时大流量设计,在满足常见的施胶回流量同时可以提供过滤精度。
       4、国盛纸浆振动筛在造纸行业应用非常广泛它能够节省能耗,清水,纤维,化学添加剂和废水处理等方面的开支。独特的结构设计能够确保喷淋喷嘴不易堵塞,从而使筛网保持清洁状态,减少滤液损失和延长筛网寿命,一般来说,只需要半年时间,即可回收设备的投入成本。
       5、2.8KW的整机能耗,绿色环保。


纸浆振动筛厂家

纸浆振动筛结构

  1、设备安装四张2*4英尺预张紧筛板
       2、四张不锈钢筛网,筛网目数为60目(234微米开孔),筛网固定处带有橡胶密封条,每张筛网由两块可快速移除的滑块固定,更换筛网极其简单方便。
       3、3个全封闭式振动电机(2个1.2千瓦,1个0.4千瓦),马达转速为1420转/分种,380伏/3相/50赫兹。
       4、出料端可通过两个液压支撑装置调节出口斜度,调节范围为升高或降低3个刻度。
       5、316不锈钢结构的防溢流进料箱,10英寸的法兰结构连接口(可根据现有管道订制)
       6、设备支架为304不锈钢钢材质,过筛后物料收集斗为316不锈钢材质,底部带出料口。
       7、设备净重约为3450磅(1565公斤)
       8、离设备工作3英寸远的地方噪音大小为75分贝。
       9、一个防水的控制电箱,可控制设备的启停(直线和椭圆两种运动模式的切换)
       10、一套移动式喷淋系统。
       11、筛板压块是一种简单而且可靠的压紧方式。这种方式不像其他压紧方式需要额外的动力或压缩空气 轻易地固定槽并固紧筛网,拆卸和安装都特别方便。


纸浆振动筛运动轨迹图

技术参数

项目 参数
型号 VTS-MM4S
处理量(立方/小时) 70~110
工作模式 直线运动、椭圆运动模式
筛网数量 四张矩形预张紧筛网
筛网目数(目) 2~325,316不锈钢材质
有效筛分面积(平方米) 约2.7
振动电机(千瓦) 两台1.2、一台0.4
前端出料口可调(度) -3~+3
移动喷淋系统(选配) 可设定间断喷淋或者连续喷淋
 注:以上纸浆振动筛型号尺寸为标准机型,如用户有特殊要求可量身定做。

成本对比

  现状:企业每月用去筛网200目273平方米,100目117平方米,合计每年约91.26万元。
       解决:采用预张筛网,寿命至少一个月,根据物料及目数不同,一般3-6个月更换一次筛网,每年合计9-10万元,节约80多万,同时节约时间,提高生产效率。

       现状:清洗每班必须有两名员工操作,每人每月1500元,每年工资为10.8万。
       解决:长方型筛分机选配自动喷淋清洗系统,可以设置定时清洗筛网,每年为客户节约员工工资9-10万元。同时节约水资源,增加筛网使用寿命。

       现状:按当前涂料计算成本,每班清洗两次,每次浪费10千克,每年损失7.63万元,特种纸增加损失11.44万元。
       解决:采用自动喷淋装置后,可设定定时喷淋间隔,在不影响涂料浓度前提下,有效延长停机间隔,降低涂料浪费。

       现状:每月更换一次振动筛底网,5个上料站,用去不锈钢网27.3平米,每年成本为6.39万元。
       解决:预张紧筛网不需要底网,结构上自带加强筋,而且筛架可以重复使用,使用成本大大降低!

       现状:电机及设备维护费用较高且容易出现故障。
       解决:新科炬长方形筛分机采用国际知名合资品牌电机,性能可靠,能源消耗少,故障率低。

       现状:从下料口出料口全部裸露在空气中,存在较大风险,造成刮刀线纸病,引起客诉,且有刮刀磨损,缩短刮刀寿命,甚至直接下机。
       解决:新科炬长方形筛分机过筛后收集料斗设计紧凑,正常状态下不会有异物进入,将造成后续工艺异常的风险降至
低。

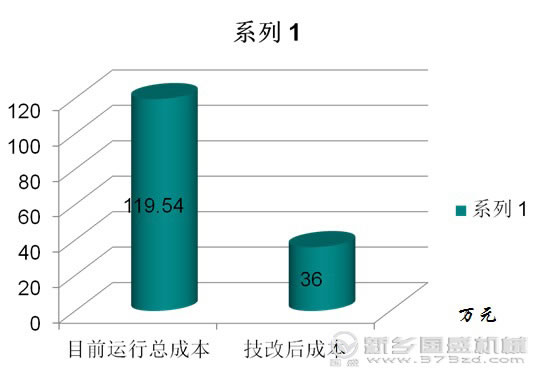

纸浆振动筛成本对比图

行业应用

  1、纸浆振动筛在纸浆与造纸业内的应用包括:筛分黏胶、淀粉溶液、纸涂层、淀粉浆筛分;从净水和废水中去除纸浆与其他污染物;粗筛和筛分木片。
       2、目前纸浆振动筛都在某些全球
大的造纸厂安装。这些筛分机使用 50 至200目的筛网,每分钟可筛滤出 30 加仑品质一致的涂料 - 每天足以涂覆 2100 英里的纸 张。
