沥青振动筛

沥青振动筛

热销

【进料粒度】:≤50mm

【生产能力】:≦300t/h

【应用范围】:沥青振动筛专业用于沥青搅拌站石料分级筛分

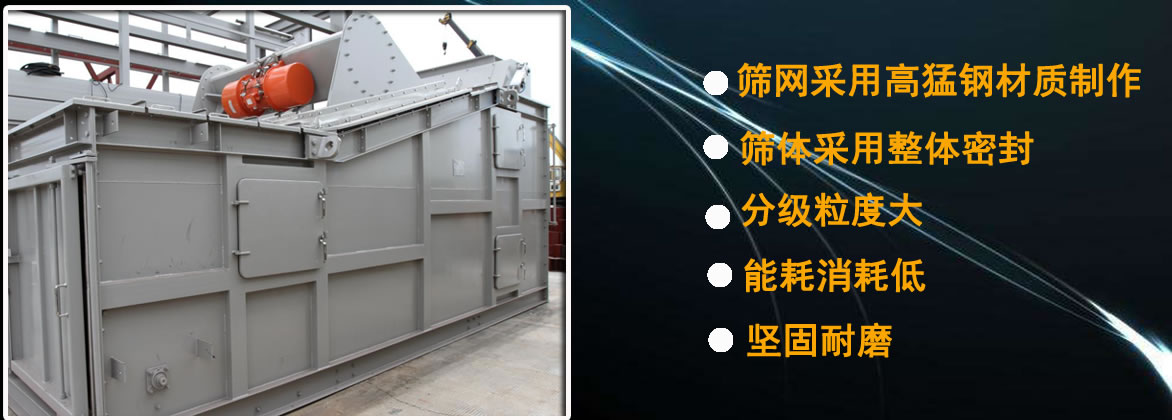

【产品介绍】:沥青振动筛也叫沥青搅拌站专用振动筛采用振动电机驱动,使用期间基本无需维护设备。筛网采用高猛钢材质制作,坚固耐磨,筛体采用整体密封,分级粒度大,能耗消耗低,是一款高效筛分设备。

销售热线: 18637334419

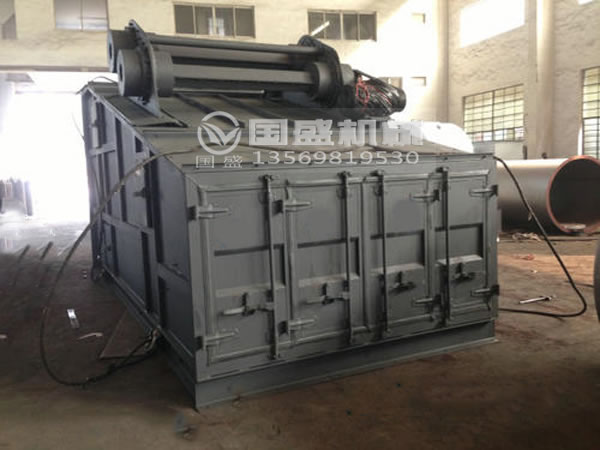

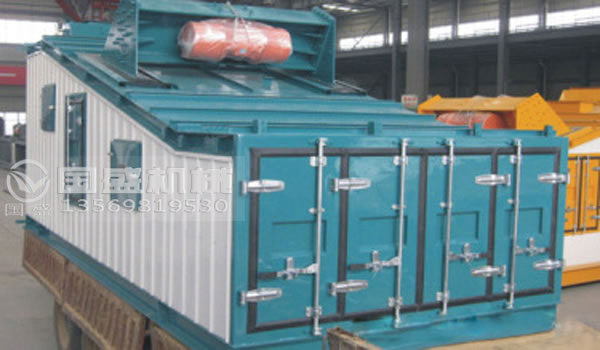

沥青振动筛

      沥青振动筛也叫沥青搅拌站专用振动筛,主要用作砂石物料多分级物料筛分,专业用于沥青搅拌站石料分级筛分。该设备是根据沥青的特殊物理特性,研发的一种节能、环保、便携的新型筛分设备。较大的优势是采用振动电机驱动,使用期间基本无需维护设备。筛网采用高猛钢材质制作,坚固耐磨,筛体采用整体密封,分级粒度大,能耗消耗低,是一款高效筛分设备。

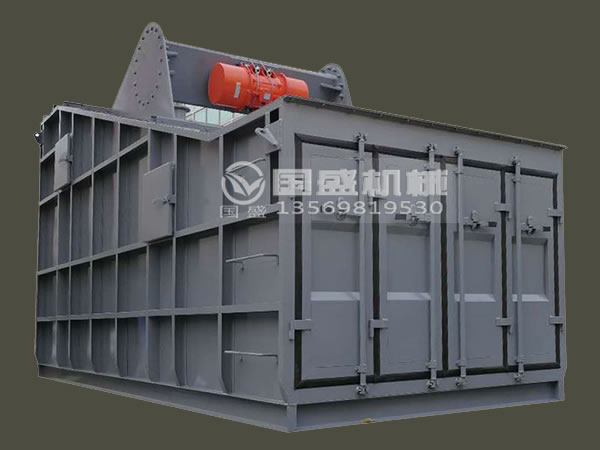

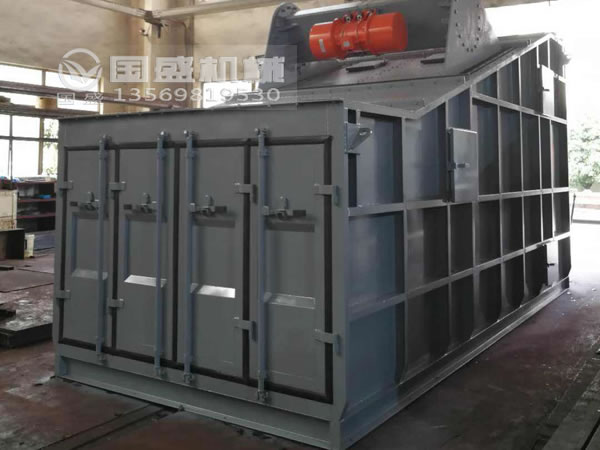

沥青振动筛

优点与缺点

优点
1.采用两台振动电机驱动,环保节能,基本免维护振动筛
2.筛网采用高锰钢材质制作,坚固耐磨
3.筛体整体密封,节能高效
缺点
1.采用偏心轴上置式电机驱动振动筛,高能耗,噪音大。
2.振动筛维护困难、稳定性差。

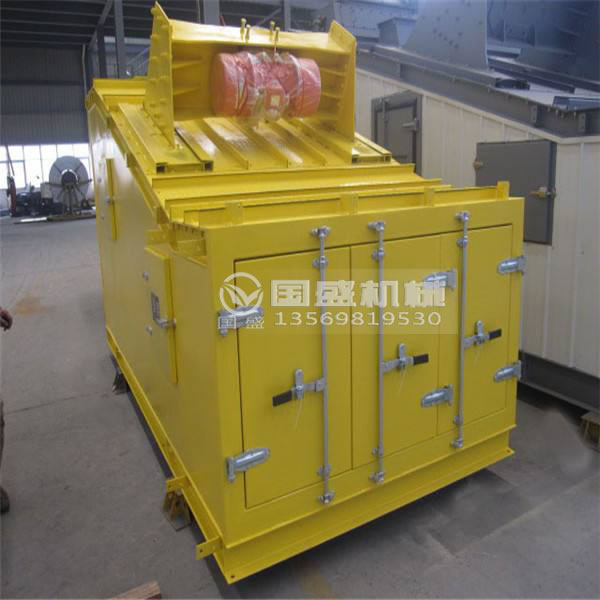

沥青筛分设备

解决跳闸现象

      设备空载时,运转跳闸,再次启动可能会出现再次跳闸的现象。如果换上新热继电器后,故障依然存在。那么就需要检查接触器、电机的相间电阻、接地电阻、相间电压等,如果依然都没有发现问题,那么就可以拆掉传动胶带,启动振动筛,电流表指示为正常值(10A),空载运转30min也没有问题出现跳闸现象,说明故障不在电气部分。装复传动胶带后,再重新启动振动筛,发现偏心块跳动剧烈了。
      解决方法:拆掉偏心块,启动振动筛,电流表显示为15A;将磁力表座固定在振动筛箱板上,用划针检查轴端的径向跳动量,测得径向跳动量为3.5mm,量得轴承内径椭圆度为0.32mm。换振动筛轴承,安装好偏心块,重新启动振动筛,电流表指示为正常值(10A)就不会出现跳闸现象了。

沥青搅拌站振动筛

沥青搅拌站设备

工作原理

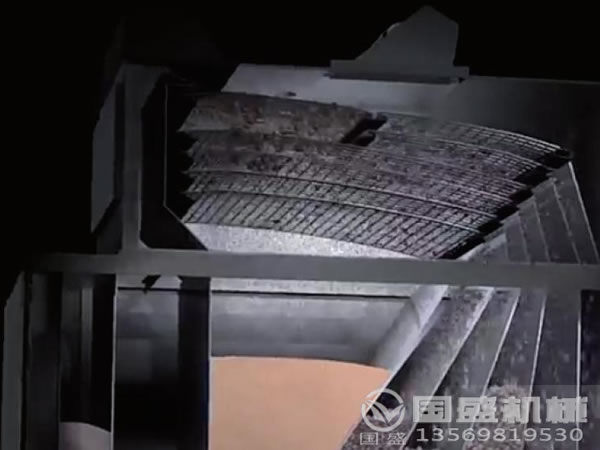

      沥青振动筛采用两台振动电机反向自同步运转的驱动方式,振动轨迹为直线式,设计规定振幅值一般在5-7mm范围内。整个筛分面由两段锰钢丝编织网组成,筛网呈弧形筛面,并放置在首尾相接处,这样可使物料分级选择,提高了物料的筛分效率。此外筛网采用一端定位销固定另一端勾板张紧紧固方法,其独特的筛网固定形式,使其筛网更换极为方便快捷。另外,筛网外置上设计有保温层,可有效的减小在筛分过程中物料的热量损失。

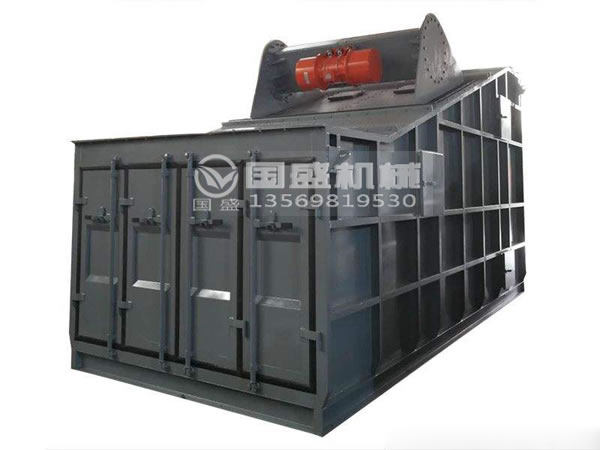

沥青混凝土回收料筛分设备

沥青振动筛型号参数

型号 筛分能力 电机型号 电压 功率
kw
振次
次/min
振幅
mm
激振力
KN
粒度㎜ T/H
ZXS-0510 ≤30 7 YZO-3-6

380W

0.25×2 960 2-4 3×2
ZXS-0612 ≤30 8 YZO-3-6 0.25×2 960 2-4 3×2
ZXS-0520 ≤50 12 YZO-3-6 0.25×2 960 2-4 3×2
ZXS-0816 ≤50 14 YZO-5-6 0.37×2 960 2-4 5×2
ZXS-0820 ≤50 15 YZO-10-6 0.75×2 960 2-4 10×2
ZXS-1020 ≤60 20 YZO-15-6 1.1×2 960 2-4 15×2
ZXS-1224 ≤60 24 YZO-20-6 1.5×2 960 3-5 20×2
ZXS-1030 ≤60 30 YZO-20-6 1.5×2 960 3-5 20×2
ZXS-1530 ≤60 38 YZO-30-6 2.2×2 960 3-5 30×2

沥青混合料筛分设备

筛分因素

1.被筛分物料的物理性质
      物理特性包括物料本身的粒度组成、湿度、含泥量和粒子的形状等。当物料细粒含量较大时,筛子的生产率也大。当物料的湿度较大时,一般来说筛分效率都会降低。但筛孔尺寸愈大,水分影响愈小,所以对于含水分较大的湿物料,为了改善筛分过程,一般可以采用加大筛孔的办法,或者采用湿式筛分。
2.筛面性质及其结构参数的影响
      对于沥青言,筛子生产率和筛分效率决定于筛孔尺寸。生产率取决于筛面宽度,筛面宽生产率高。筛分效率取决于筛面长度,筛面长筛分效率高。一般长宽比为2。有效的筛子面积(即筛孔面积与整个筛面面积之比)愈大,则筛面的单位面积生产率和筛分效率愈高。筛孔尺寸愈大,则单位筛面的生产率越大,筛分效率越高。
3.生产条件的影响
      当筛子的负荷较大时,筛分效率低。在很大程度上筛子的透网率取决于筛孔大小和总筛分效率;筛孔愈大,要求筛分效率愈低时,则生产率愈高。给料均匀性对筛分过程意义很大。筛子的倾角要适宜,一般通过试验来确定。再就是筛子的振幅与振次,这与筛子的结构物性有关,在一定的范围内,增加振动可以提高筛分指标。

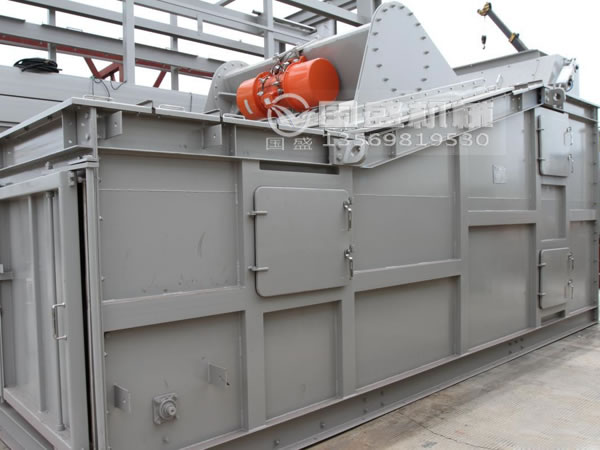

沥青集料筛

常见故障

1.产量不稳定,致使沥青振动筛生产效率低
      配比不当。沥青混凝土配合比分为目标配合比和生产配合比。其中目标配合比控制砂石料冷料输送比例,生产配合比是设计中规定的沥青混凝土成品料中各类砂、石料的混合比例。生产配合比由实验室确定,直接决定了成品沥青混凝土的出场级配标准。目标配合比是为进一步保障生产配合比而设置的,生产中可根据实际情况,适当调整。当目标配合比或生产配合比不合适时,造成沥青搅拌站各个计量中贮存的石料不成比例,有的溢料、有的等料,不能及时称量,搅拌缸空转,使产量降低。
2.材料级配不合格
      进料不在适当范围,在生产中,不仅会产生大量“废料”,而且影响产量。沥青搅拌站烘干筒的生产能力与设备型号相应匹配,当砂、石料中含水量过高时,烘干能力下降,单位时
间内提供给计量仓达到设定温度的砂石料数量就少,从而降低了产量。
3.沥青出料温度不稳定
      沥青的温度过高或过低都会影响生产,致使沥青的成品质量不过关或者现场产生大量“废料”。这就要求沥青搅拌站生产过程中,相关人员必须细观察,勤测定,有高度的质量责任感。
4.灰尘大,污染施工环境
      在施工中,有的沥青搅拌站现场乌烟瘴气,这不仅对工作人员的身体健康带来危害,还会污染环境,主要原因有:砂、石料中含泥量、粉尘量太大,严重超标,二次除尘系统故障。
沥青筛分装置
