振动筛横向振动
矿用振动筛是指一种振动筛的结构。它由侧板、管梁、筛面、振动器、弹簧组成。它之所以特殊，是因为其结构对于某些振型有较低的动刚度。所谓非正常，是指某些振型出现后，会使结构产生较大的动应力而造成损坏，或改变物料的运动轨迹、运动方向。正常运动，是指筛体作平面运动。对于圆振动筛或椭圆振动筛，它的轨迹是在平行于侧板的圆或椭圆。对于直线筛，它的轨迹是平行于侧板的直线。它们的共同特征是：在垂直于侧板的方向没有运动。那么，非正常振动的概念就非常清楚：横向振动就是非正常振动。
那么，怎样的振型是非正常振动?,或者说,怎样的振型会形成横向振动?过筛体质心建立直角坐标系XYZ.Z轴沿铅垂方向,Y轴垂直于侧板,而侧板在铅垂面上。横向振动的来源有:1.筛体作为刚体的横向振动;2.筛体作为弹性体的横向振动。
作为刚体,筛体沿Y向的位移,筛体绕X轴、Z轴的转动会形成横向振动。其它的运动:沿X、Z向的位移,绕Y轴的转动都不会形成横向振动。对于轴垂直于侧板的筛子,由于不存在垂直于侧板的力,所以筛体沿Y向的振动不可能存在。对于轴平行于侧板的筛子,振动电机的相位差、振动力差都会在Y方向形成合力。如果仅仅存在Y向的非正常振动,则筛体各处在同一时刻的振动位移和相位是相同的。这表现为在垂直于侧板的同一平面上对称于铅垂中心平面的两点的轨迹在这一平面上的投影(是直线)的长度和方向相同，筛体绕X轴或Z轴的刚体转动、刚体的横向振动。

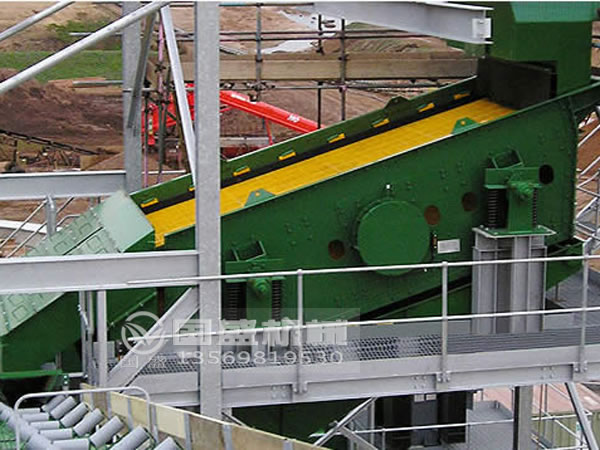

.jpg "振动筛横向摆动")
