钻井液振动筛

钻井液振动筛

      钻井液振动筛是用于石油钻井一级固控设备，该设备吸取国内外同类产品的设计经验和先进技术，采用新式的激振电机，是目前国内较为先进的振动筛；我公司可以根据客户需求制造实际适合钻井液净化的双联或三联振动筛，并提供相应的连接管汇，同时该设备也可作为泥浆清洁器的底流振动筛用；该钻井液振动筛具有振动强度高、筛分面积大、筛箱角度可调、结构紧凑、性能卓越、性价比高等优点。是目前较为专业的振动筛生产厂家。

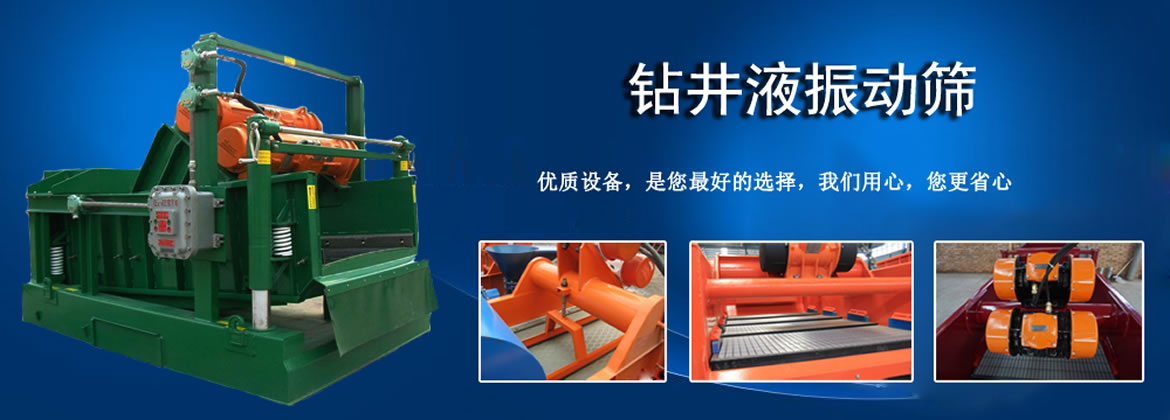

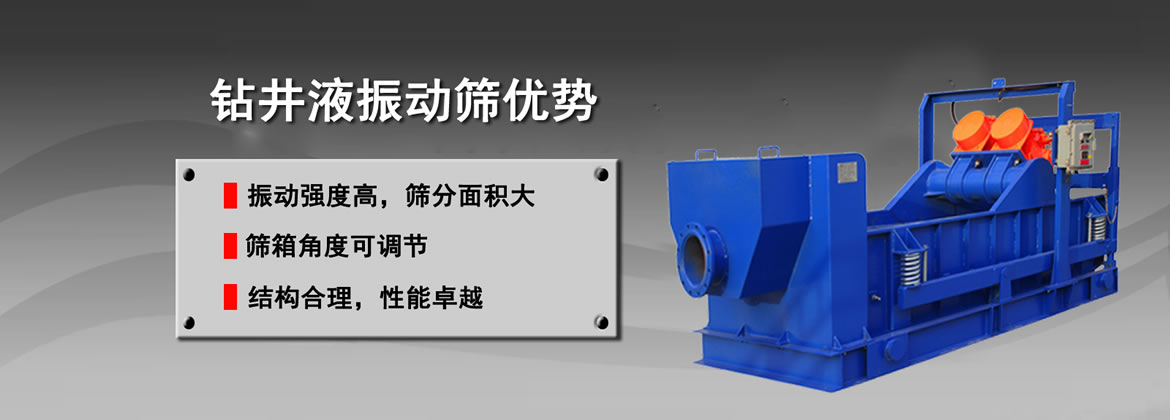

产品优势

1、电动筛箱角度调节，方便可靠，还有机械角度调节用于备用。
     2、筛箱密封专利设计，密封效果好，使用寿命长，且便于更换。
     3、筛箱底框采用不锈钢材质，耐腐性和寿命大大提高。
     4、筛箱整体热处理，能满足高激振强度下长时间工作。
     5、板式框架网，加楔块式筛网压紧装置，便于筛网快速更换。
     6、采用国际品牌振动电机，马丁电机或者OLI 电机。
     7、国际著名品牌电气元件，西门子或者施耐德元件。
     8、多种进浆供料方式，方便不同场合使用：后背式录井罐，顶置式录井罐，漏斗式进料箱。

工作原理

1、钻井液振动筛是钻井泥浆固相控制系统中的一级固控设备，处理从井底返浆上来的74μm以上的泥浆固相颗粒。
2、钻井液振动筛是根据振动电机在偏心块力的作用下，通过激震梁传递产生直线运动、圆形运动或平动椭圆型运动轨迹。两台电机中垂线与筛夹角成a角或直线型方式，这样两台激振电机转动方向相反，其相互运所产生激振动力，在X方向相互抵销，激振力为零。而在Y方向上两台电机的激振力互相叠加从而带动整个上下筛箱沿Y轴方向的往复运动，同时使筛网面上的泥浆沿Y轴方向被抛上，然后自由落下时已向前移动，这样不断地被抛上落下使泥浆向前运动，泥浆液通过筛网漏入泥浆罐内，而泥浆中的大与筛网孔眼的部分固体颗粒被筛出，从而起到了泥浆液净化作用。

技术参数

型号	GS752E-DM	GS703F-HB	GS703F-DZ	GS594F-HB	GS706E-HB
振动轨迹	直线型
处理量	45m³/h (200GPM)	120m³/h (528GPM)	120m³/h (528GPM)	140m³/h (616GPM)	120m³/h (528GPM)
电机功率(Kw)	2×0.75	2×1.72	2×1.72	2×1.72	2×1.94
筛网数量(片)	2	3	3	4	6
筛网尺寸（mm）	750×900	700×1250	700×1250	585×1165	上：750×900 下：700×1250
筛网面积(m²)	1.35	2.63	2.63	2.7	上：2.03 下：2.63
激振强度(G)	≤ 7.1	≤ 7.5	≤ 7.5	≤ 7.5	≤ 7.5
双振幅(mm)	3.92~5.62	4.14~5.96	4.14~5.96	4.14~5.96	4.14~5.96
筛箱角度(°)	+2°	-1°~ +5°	-1°~ +5°	-1°~ +5°	-1°~ +5°
围堰高度(mm)	710	735	1042	735	895
防爆标准	ExdIIBt4/IECEX/ ATEX
重量(Kg)	907	1542	1685	1589	1864
外形尺寸(mm)	1676×1728×1062	2727×1937×1263	2491×1980×1474	2932×1937×1263	2723×2025×1428
备注	以上处理量供参考，依据不同的筛网 API 数和泥浆状况会有不同。

产品结构

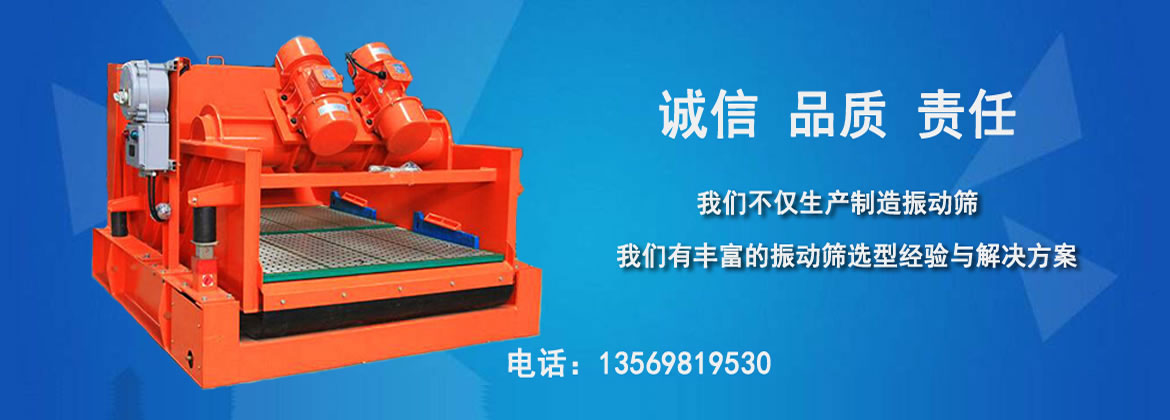

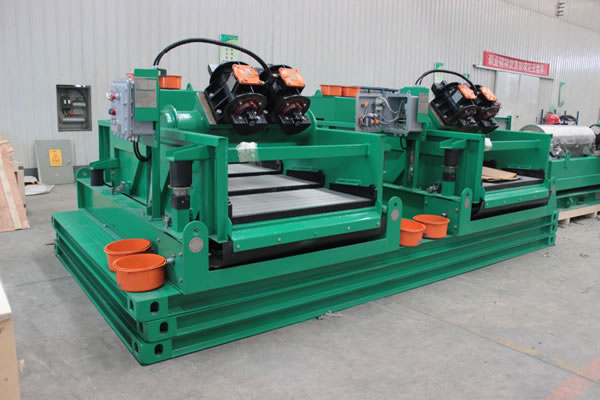

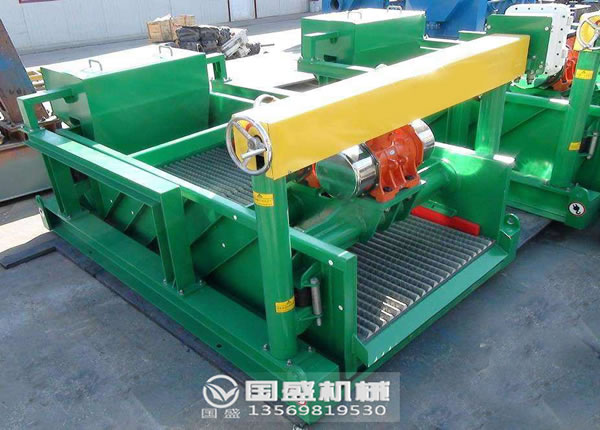

  钻井液振动筛主要由底座，筛箱，筛网，录井罐，激振电机，减震弹簧，控制开关，调节装置等部分组成。
      1、筛箱：筛箱使用软（硬）勾边筛网，框架筛网，采用螺栓拉紧或锲形块结构，这样使绷紧安全可靠不易损坏筛网，此结够工作可靠，操作方便，维护简单。
      2、录井装置：借鉴国外知名品牌，进行结构优化设计，泥浆缓冲效果好，延长筛网使用寿命的效果。
      3、动力装置：由激震梁和两台品牌防爆震动电机组成，震动噪音小，运行效果平稳，使用寿命长，安装维护方便。
      4、减震装置：采用高强度复合橡胶结构，稳定性能好，减震效果好，噪音小。
      5、调节装置：采用丝杠下调节结构，调节精度高，稳定性好，操作简单便捷。
      6、控制装置：采用品牌防爆或非防爆控制装置，安全性能好，降压启动保护性能强，使用寿命长。

产品维护

1、吊运和安装过程中严禁碰撞筛网；
     2、经常性检查振动电机座紧固件是否松动，如有松动应拧紧；
     3、振动电机应保证；良好的润滑，每运行500小时左右补充或更换一次润滑脂，润滑脂为二硫化钼的锂基润滑脂，用油枪从两端护照内有嘴补给；
     4、不得随意拆卸电机电缆线；
     5、经常性检查筛网，发现损坏或松动，应立即更换或绷紧。
