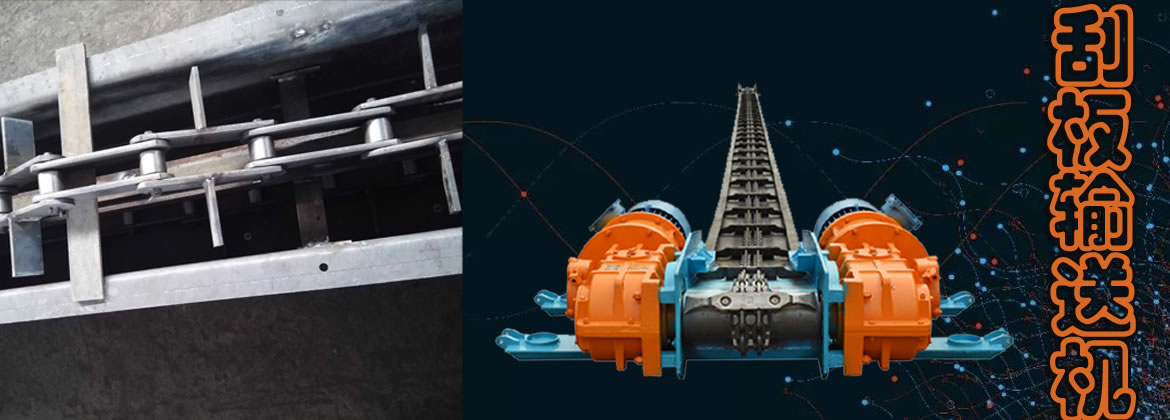

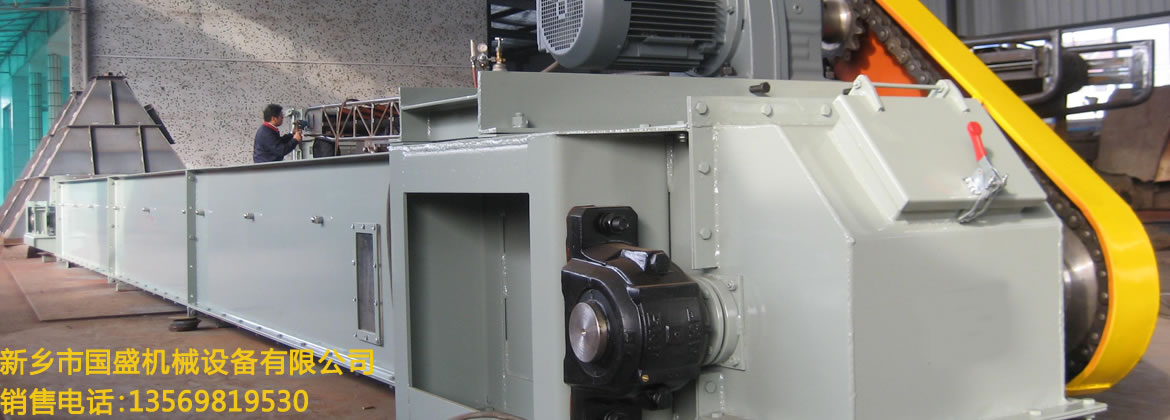

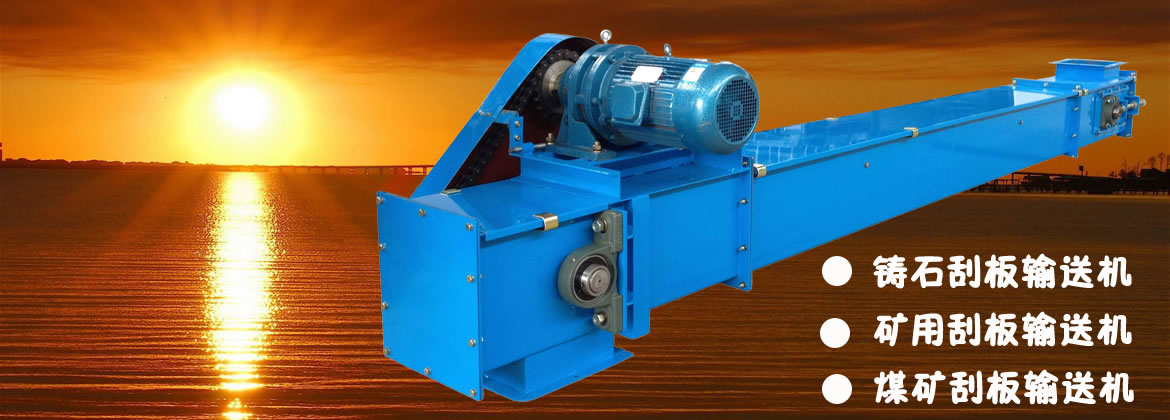

刮板输送机

刮板输送机是输送机的一种，它采用刮板链条牵引，使物料在槽内匀速均匀的输送，从外形上看，它的中间槽可以是半封闭式的或全封闭式的，它有机头、中间部和机尾部等三个部分组成，广泛应用在煤矿、化学矿山、金属矿山及电厂等行业，是目前市面上用来输送物料的重要运输工具。

产品用途

刮板输送机主要用于煤矿薄煤层或极薄煤层、中厚或厚煤层和缓倾斜煤层炮采、普采、高档普采、综采综放等工作面输送煤炭，也可用于掘进巷道运输和顺槽运输，配套采煤机时，刮板输送机中部槽也是采煤机的行走轨道。

产品特点

1、由于刮板输送机采用刮板链条牵引，所以在设计制作时所需的钢材较多，因而它的造价成本较高。

2、刮板输送机的整机机身较低，但是结构上非常结实耐用，能经受住煤炭、矿石或其他物料的冲、撞、砸、压等外力，在安装上也比较简单。

3、刮板输送机的机尾部如果没有机壳保护，可将刮板插入料堆中，刮板就可自行取料输送。

4、刮板输送机对于工作的底面面板要求不高，可以适应不平或弯曲的面板，在输送时可水平或倾斜输送物料。

5、因为采煤机的运行轨道与刮板输送机的差不多，所以刮板输送机可兼作采煤机的运行轨道。

6、刮板输送机在输送长度上可任意进料或卸料，但是它不能长距离输送物料。

7、刮板输送机唯一的一个缺点就是在输送物料时容易发生掉链、跳链事故。

工作原理

刮板输送机的工作原理是将一定数量的刮板牢牢的固定在链条上，组成刮板链，使之成为输送机械的牵引部件，输送物料的溜槽为敞开式，而它要作为输送机械的承受件，这样一来，当机械开始启动后，机头转动部位带动它上面的链轮旋转，刮板链绕过链轮作无级闭合循环运行，从而使牵引部件的刮板链带动物料沿着承受部件的溜槽向前移动，直至到机头部位将物料卸载。

使用环境条件

1.环境温度在-10°C～+40°C之间。

2.无破环绝缘的气体或蒸汽的环境中。

3.有甲烷和空气混合物、煤尘等爆炸性气体的环境。

4.海拔高度在2000米以下。

5.无长期连续滴水的地方。

技术参数

型号	设计长度（m)	输送量（t/h)	链速（m/s)	装机功率（kw)	圆环链规格（mm）	中部槽规格（mm)
SGD40/5.5V	40	40	0.5	5.5	板式链	2000×237×330
SGD280/7.5	40	30	0.63	7.5	10×40-B	1200×280×125
SGD280/11	60	30	0.63	11	10×40-B	1200×280×125
SGD320/17B	80	40	0.95	17	14×50-B	1200×320×150
SGD320/18.5	80	40	0.95	18.5	14×50-B	1200×320×150
SGD320/22	100	40	0.95	22	14×50-B	1200×320×150
SGD420/22	80	60	0.66	22	14×50-C	1200×420×150
SGD420/30	100	80	0.66	30	18×64-B	1200×420×150
SGD630/180	150	400	0.92	2台×90	26×92-C	1500×630×222
SGD630/220	150	400	1.07	2台×110	26×92-C	1500×630×222

型号	设计长度（m)	输送量（t/h)	链速（m/s)	装机功率（kw)	圆环链规格（mm）	中部槽规格（mm)
SGB320/18.5	80	40	0.59	18.5	14×50-B	1200×320×150
SGB420/22	80	80	0.88	22	14×50-B	1200×420×150
SGB420/30	100	80	0.88	30	14×50-B	1200×420×150
SGB520/30	100	100	0.88	30	14×50-B	1200×520×150
SGB420/40X	100	100	0.86	40	18×64-B	1500×420×150
SGB520/40	100	120	0.86	40	18×64-B	1500×520×150
SGB620/40T	100	150	0.86	40	18×64-B	1500×620×180
SGB620/80T	160	150	0.86	2台×40	18×64-C	1500×620×180
SGB630/150C	200	250	0.86	2台×75	18×64-C	1500×630×190
SGB630/180	150	400	0.92	2台×90	22×86-C	1500×630×222
SGB630/220	150	450	1.0	2台×110	22×86-C	1500×630×222
SGB764/264	150	600	1.12	2台×132	22×86-C	1500×764×222

型号	设计长度（m)	输送量（t/h)	链速（m/s)	装机功率（kw)	圆环链规格（mm）	中部槽规格（mm)
SGZ630/220	150	450	1.0	2台×110	22×86-C	1500×630×222
SGZ630/264	200	450	0.95	2台×132	22×86-C	1500×630×222
SGZ730/220	180	500	1.0	2台×110	22×86-C	1500×730×222
SGZ730/264	200	500	1.12	2台×132	22×86-C	1500×730×222
SGZ730/320	200	700	0.95	2台×160	26×92-C	1500×730×275(铸焊）
SGZ764/264	150	600	0.95	2台×132	26×92-C	1500×764×222
SGZ764/320D	200	700	0.95	2台×160	26×92-C	1500×764×300(铸焊）
