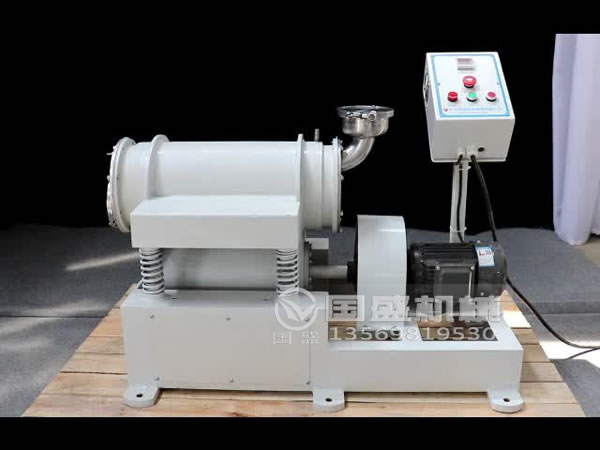

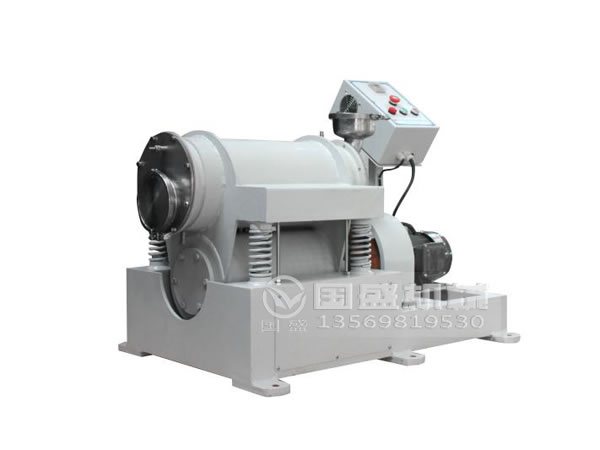

实验振动磨机
实验室振动磨机通常情况下适用于各种硬度脆性材料的超细研磨，研磨产品粒度分布均匀，粒度可达亚纳米级，研磨罐材质可根据用户要求选择，罐体内衬可选不锈钢、陶瓷（氧化铝)、氧化锆、瓷砖、尼龙、聚四氟乙烯、食用级橡胶或聚氨酯等内衬，被广泛用于电子、陶瓷、化工、粉末金属、钨、碳化钙、橡胶化合物、磁性材料和无线电工业的高频瓷材料和制药等领域，是一种新型的高效制粉设备。
应用领域
1.实验室用振动磨机适用于化工、冶金、矿山、建材、耐火材料、磨料、玻璃、陶瓷等行业的中小型粉磨作业。
2.特别在化工染料、特种陶瓷、粉磨冶金和高级耐火材料等产品生产中作原料的超细加工方面应用广泛
3.近几年该系列振动磨机成为金属镁行业粉磨煅白的粉磨设备。
4.对于长石、镁、锰材料的粉磨效果优良，是目前国内较先进的粉磨设备。
5.适用于各种硬度脆性材料的超细研磨。
产品特点
1.操作简单方便、工作可靠、易清洗、对工作条件的适应能力强。
2.重量轻、体积小、效率高。
3.结构简单，通过调整振幅、频率、介质、配比可以生产出不同粒度的产品。
4.磨筒内介质充填量比同容量球磨机高，达80%，因此处理量大。
5.圆筒筒体由外筒、内衬筒和端盖组成。内衬筒是可更换的，由耐磨材料制成。
6.带有夹套磨筒的振动磨可以调节研磨温度。
结构原理
实验振动磨机主要由机架、底架、激振器、磨筒、弹簧、电机等组成，机器启动时，振动磨机筒体做圆振动时，电机驱动激振器，产生激振力，使磨筒作高频小振幅的连续振动，筒内的介质和物料在筒内翻转，由于磨介的自转和相对运动对物料产生频繁冲击与磨剥作用，互相冲击，这种有规律的翻转、冲击和介质的自转，使物料在短时间内得到粉碎，并达到理想的粉碎效果，从而达到均匀粉碎物料的目的。通常情况下有单筒式、双筒式和三筒式三种结构型式，可以根据客户要求进行特殊定做，对工作条件的适应能力强，无环境污染，可进行干式、湿式球磨。
型号参数
|
型号 |
容积(L) |
装料量（L） |
专业振动三相电机功率（KW） |
磨筒材质 |
进料力度（mm) |
出料粒度（目） |
备注 |
输入电源 |
|
ZM-1L |
1 |
0.25 |
1.1 |
不锈钢、尼龙，刚玉，聚氨酯，氧化锆，玛瑙等聚四氟乙烯等
碳钢，不锈钢，可内衬尼龙，聚氨酯，氟聚氟乙烯，刚玉等
|
≤5 |
200-2000（与物料特性有关） |
实验振动 |
380v |
|
ZM-2L |
2 |
0.5 |
1.1 |
|
ZM-3L |
3 |
0.75 |
1.1 |
|
ZM-5L |
5 |
1.25 |
1.1 |
|
ZM-10L |
10 |
2.5 |
1.5 |
≤10 |
轻型振动 |
|
ZM-15L |
15 |
3.75 |
1.5 |
|
ZM-20L |
20 |
5 |
1.5 |
|
ZM-50L |
50 |
12.5 |
3 |
≤15 |
重型振动 |
|
ZM-100L |
100 |
25 |
4 |
实验振动磨机优势
1.ZM系列振动磨的激振器由四组主副偏心块组成，调整副偏心块和主偏心块的相位角，可改变激振力的大小，从而达到调整振幅大小的目的，振动磨双振幅的近似值可以从振幅标示牌上读出。
2.圆筒内的粉磨介质有钢球或钢棒两种。相同直径和级配的情况下，钢棒做介质时的产率要高于钢球做介质时的产率。
3.用钢球做介质时，要达到同样的粉状粒度，粉磨时间较长，但钢球做介质时能达到更细的粒度。
4.振动磨常用介质为Φ16-Φ36mm的钢棒，钢棒应经过渗碳和淬火，表面硬度应达到HRC55以上。
5.入料粒度>15mm时取较大直径，入料粒度<15mm时取较小直径，并采用两种不同直径钢棒的混合级配较好。

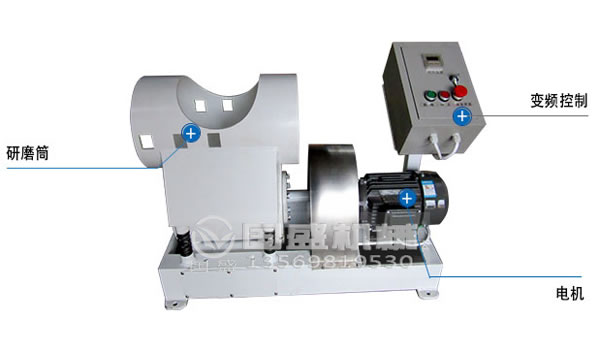

结构示意图
安装调整
1.振动磨机的底架应安装在水泥基础上，底架应找平找正。
2.圆筒两侧支座下部的水平误差不得大于0.5mm，底架找平找正后，将地脚螺栓二次灌浆固定牢。
3.振动磨机安装调整完毕后，应将隔音罩装好。
4.各密封防尘部分和软连接接口应处于有效工作状态，如有损坏或失效，应立即处理或更换。
5.激振器的冷却水路应并联振动磨运转时有噪音发生，为了降低环境噪音，应将振动磨用隔音罩密闭。
