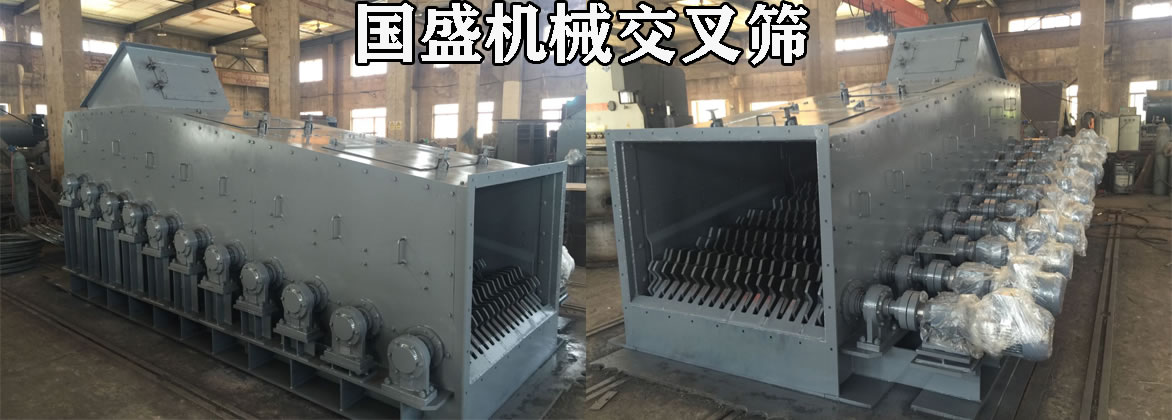

交叉筛

交叉筛

热销

【进料粒度】:≤200mm

【生产能力】:≤2500t/h

【应用范围】:广泛适于煤炭、电力、煤化工、焦化、冶金、建材、化工等行业

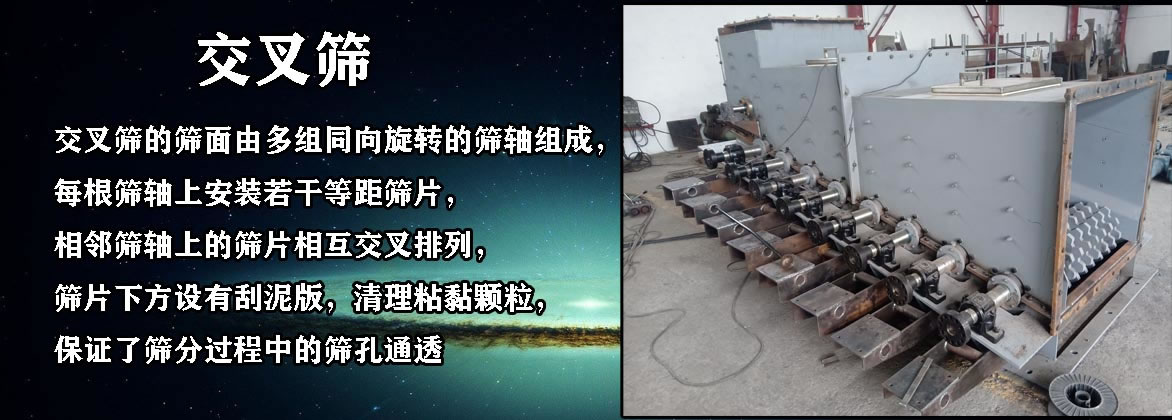

【产品介绍】:交叉筛的筛面由多组同向旋转的筛轴组成,每根筛轴上安装若干等距筛片,相邻筛轴上的筛片相互交叉排列,筛片下方设有刮泥版,清理粘黏颗粒,保证了筛分过程中的筛孔通透

销售热线: 18637334419

交叉筛简介

      交叉筛滚轴筛的一种,它是在传统滚轴筛基础上研制出的一种筛分设备,目前市场上的传统滚轴筛产品使用中存在卡堵、缠绕、密封不好、漏粉等诸多问题,我公司针对传统滚轴筛存在的问题,研发出新型的交叉筛产品,从根本上能够解决传统滚轴筛的弊端,无论何种(干、湿、粘物料)工况,国盛交叉筛都以卓越的效率和可靠性展示其筛分能力,同时将维护成本保持在较低水平。

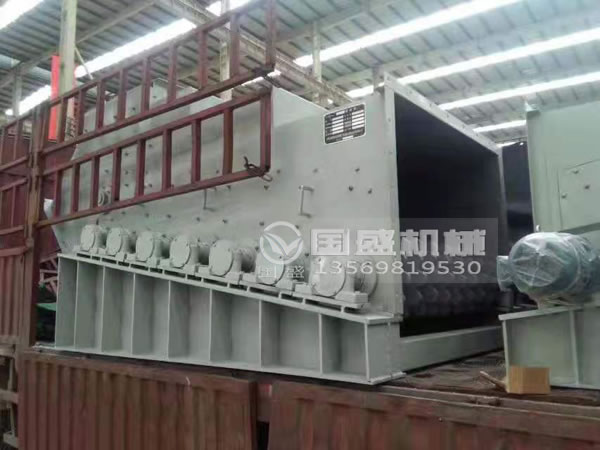

交叉筛

工作原理

      交叉筛的筛面由多组同向旋转的筛轴组成,每根筛轴上安装若干等距筛片,相邻筛轴上的筛片相互交叉排列,筛片下方设有刮泥版,清理粘黏颗粒,保证了筛分过程中的筛孔通透。物料在滚动过程中不断分层,小颗粒下移,大颗粒向前滚动,是一款新式筛分设备。

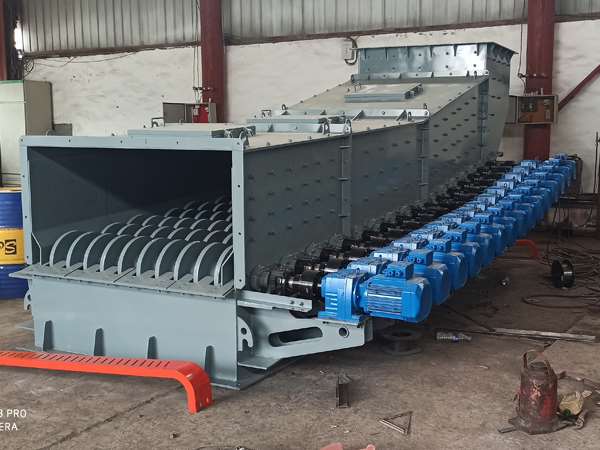

交叉筛厂家

      交叉筛在火力发电厂输煤系统中的应用是较为普遍的。该设备用在碎煤机前,将煤中大于筛孔的筛上物料筛选出来,并在输筛面上向前运动被送入碎煤机破碎,而小于筛孔的物料靠自身重力直接落入筛机下方设备。

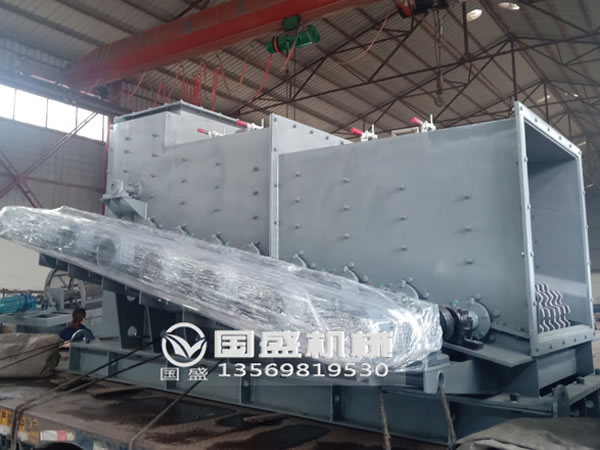

交叉筛厂家

突出优势

1.高效节能
筛片自清理功能,筛孔始终通透,处理量大、可靠性和环保性高、低速运转、平稳可靠
2.结构独特
筛轴多角度合理布置,由辊道电机单轴驱动,采用多曲段筛面设计,提高筛分效率
3.保护装置好
设有堵煤传感器、智能PLC控制功能,每根筛轴都设有过载保护装置,出现故障自动报警
4.通用互换型强
筛轴、筛片等易损件更换容易,过杂物能力强

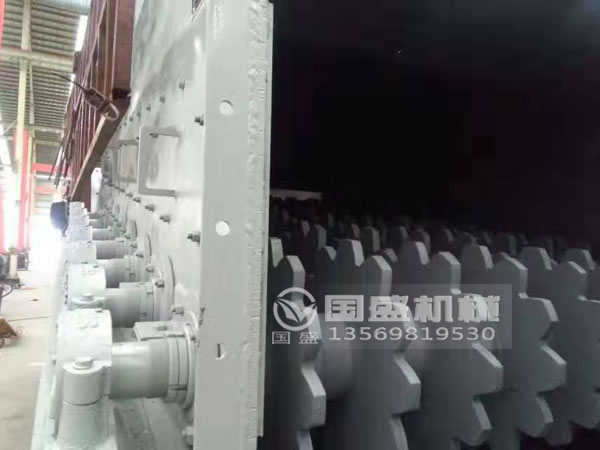

交叉筛滚轴筛

交叉筛和滚轴筛的区别

      滚轴筛属于成熟产品,它的优缺点也被人熟知并可以做出有效的防范预判。而交叉筛相对而言还是比较新式的设备,未知的风险需要计算在内。
      两个设备从外观上看,比较相似,而实际上筛分机理是不同的,交叉筛采用是筛片交叉形成筛孔是“动筛孔”的筛分机理,而滚轴筛筛片不交叉,筛孔是“静筛孔”的筛分方式,,所以在筛分湿粘方面,交叉筛优势很大,并且继承了滚轴筛皮实的优点,而且还可以很好的避免了传统滚轴筛的卡料、堵料现象的发生。

交叉筛和滚轴筛的区别

适用行业及物料

应用行业: 广泛适于煤炭、电力、煤化工、焦化、冶金、建材、化工等行业
分级粒径:100、80、50、30、13、10、8、6、3mm(根据实际工况要求,确定分级粒径)
应用行业 物料种类 分级粒径(mm)
供热、发电 原煤、褐煤、煤矸石、中煤、煤泥、石油焦、无烟煤、油页岩 8;10;13;30;
煤矿、洗煤厂 各类原煤、矸石、中煤、煤泥 4;6;13;50;80;100;
焦化 焦煤 3;
煤制油、煤制气、煤化工 各类原煤、石油焦 3;6;10;15;30;
冶金、化工 石灰石、白云石、磷矿石、油页岩 3-30;30-80;
氧化铝矿、红土镍矿、石膏矿、焦炭、炉料等 3-80;
建材 石灰石、砂石、建筑废料 3-5;10-20;20-40

交叉筛技术参数

交叉筛--细筛(≤10mm)性能参数表

型号 生产能力(t/h) 功率(kw) 进/出料粒度(mm)
原煤、矸石、混合煤、褐煤、油页岩 湿中煤、焦煤、粘性煤 煤泥及煤混合料
GS1006 100~120 80~120 60~100 9-15

进料粒度<50

出料粒度<10



GS1008 120~180 120~150 100~130 12-18
GS1010 180~250 150~200 150~200 15-22
GS1014 250~350 200~300 200~250 24-34
GS1412 350~450 250~350 250~300 30-40
GS1415 400~600 300~450 300~400 37-50
GS1418 500~650 400~550 350~450 45-60
GS1814 500~650 400~550 350~450 45-65
GS1816 550~700 450~600 400~500 55-66
GS1818 600~800 500~700 450~600 60-75
GS2214 600~800 500~700 450~600 65-87
GS2216 700~900 600~800 500~700 72-93
GS2220 800~1100 700~900 600~800 85-120
GS2224 1000~1300 800~1000 700~900 100-165
GS2426 1300~1600 1000~1200 900~1100 145-195
以上出力按煤的比重计算,其它矿石筛分根据物料比重、水分推算。筛孔尺寸根据用户要求确定。

交叉筛--粗筛(≤30mm)性能参数表

型号 筛面宽度(mm) 进料粒度(mm) 筛下粒度 处理(t/h) 功率(Kw) 外形尺寸
GS1000 2800×1000 ≤400 ≤30mm 300-600 15-22 4110×2300×1500
GS1400 4000×1400 600-1000 30-42 4710×2857×2090
GS1800-A 4000×1800 1000-1500 40-56 4710×3257×2090
GS1800-B 4800×1800 1500-1800 56-60 5510×3657×2090
GS1800-C 5600×1800 1800-2100 60-72 6310×3657×2090
GS1800-D 6400×1800 2100-2500 72-85 7120×3657×2090
根据物料比重、水分推算。筛孔尺寸根据用户要求确定。

交叉筛--超细筛(≤3mm)性能参数表

规格型号 出力(t/h) 筛下粒度(mm) 功率(KW)
GS-50 0-50 -3.0占90% 0-25
GS-100 50-100 -3.0占90% 35-45
GS-200 100-200 -3.0占90% 40-60
GS-300 200-300 -3.0占90% 50-75
GS-400 300-100 -3.0占90% 75-90
GS-500 400-500 -3.0占90% 70-120
我们还可以根据您的要求提供量身定做的特殊产品和服务
