振动放矿机简介

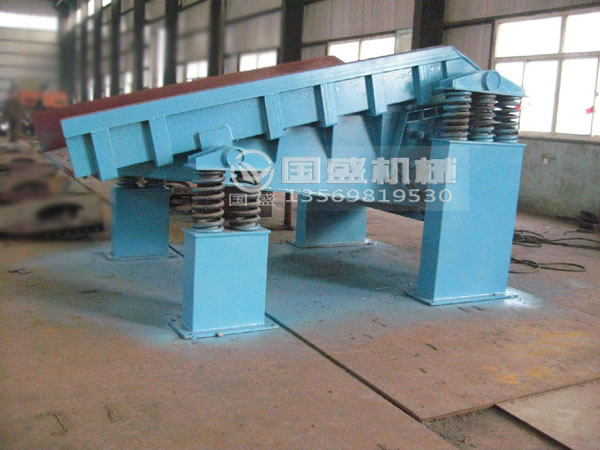

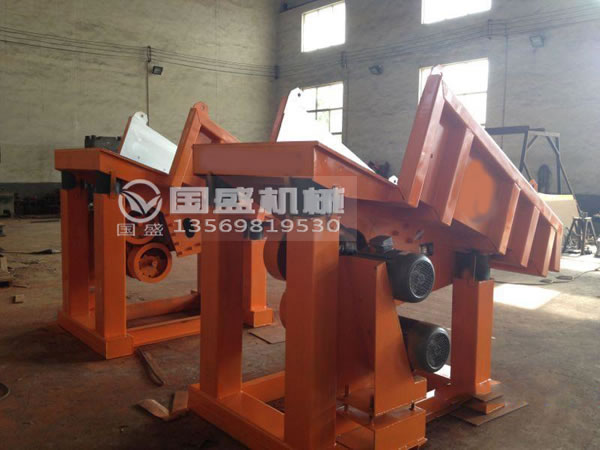

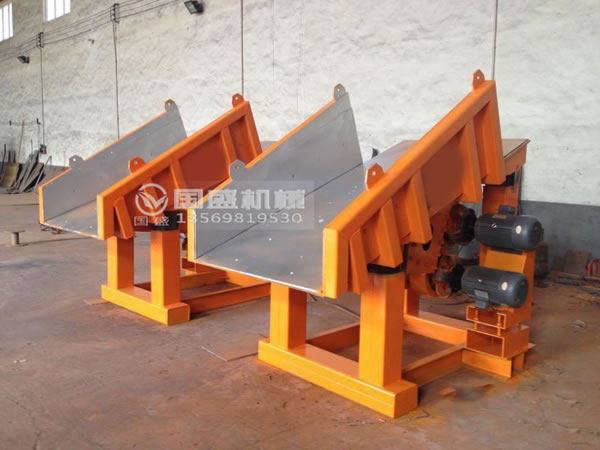

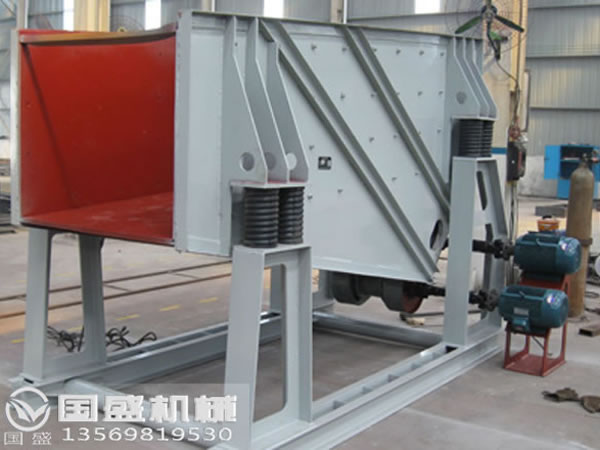

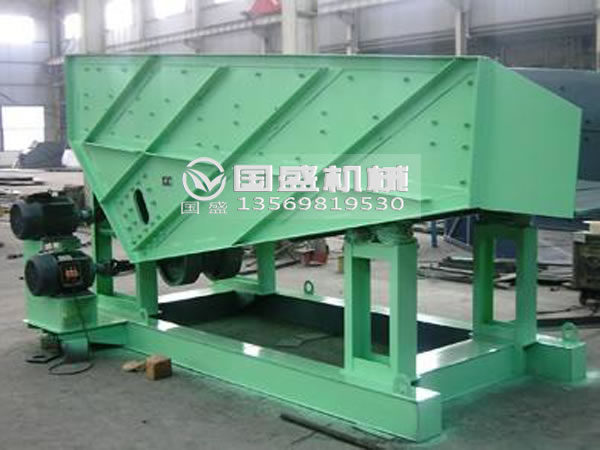

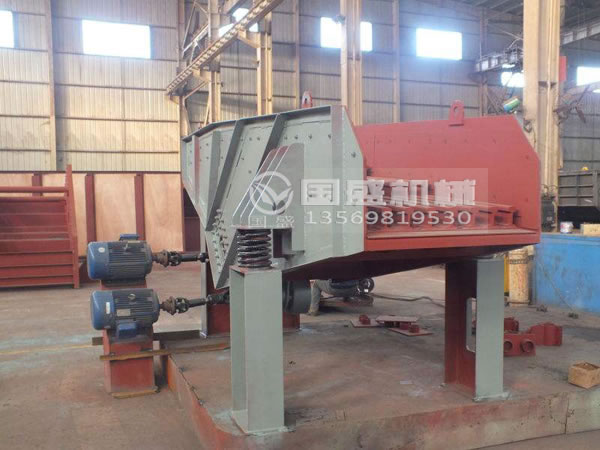

ZZF振动放矿机是冶金选矿、配煤等行业的更新换代产品，它利用两台普通电动机外置带动激振器驱动放矿槽，沿倾斜方向做周期直线往复振动来实现，被广泛适用于冶金、化工、建材、煤炭等矿业。该设备是由普通电机、槽体、传动轴、激振器、支腿和减振弹簧等组成，不仅是矿石及其它物料的放出，给料或装车的理想设备，也是实行流水作业自动化的必备设备。

该设备在超共振状态下工作，振幅稳定，可以频繁起动，起动次数较多可以达到《200次/时，允许振动台板上的负载有较大的波动，对各种矿岩特别是粘性矿岩物料适应性较强，并可在多尘或含水较多的环境下工作。凡矿岩物料松散体重不大于2400公斤/米3 、块度不大于1000毫米或1000毫米以下直至粉矿，均可选用本系列振动放矿机。

产品特点

1.该设备虽然体积小、重量轻、结构简单紧凑，但是应用范围却很广，适用性比较强。

2.ZZF系列振动放矿机可与其变频集中控制达到自动、定时、定量放矿。

3..ZZF振动放矿机在制作工艺中，制作比较简单快捷，所以设备的安装工程量就显得很小，以至于设备的出厂成本还是比较低的。

4.运行过程中，设备的振幅稳定，矿流大小可根据需要调整，运行安全可靠，对各种物料适应性较强。

5.该设备是一款节能型机械设备，节省能源，耗电小，功率因数高，而且所产生的噪音比较底，有利于改善工作环境。

6.设备的优势就是能够有效地防止含水量大的矿石跑矿。

7.因受振矿岩物料流动性增大，相对于就减少通道堵塞的现象，设备很少出现悬拱、卡矿现象，故放矿能力大，效率高。

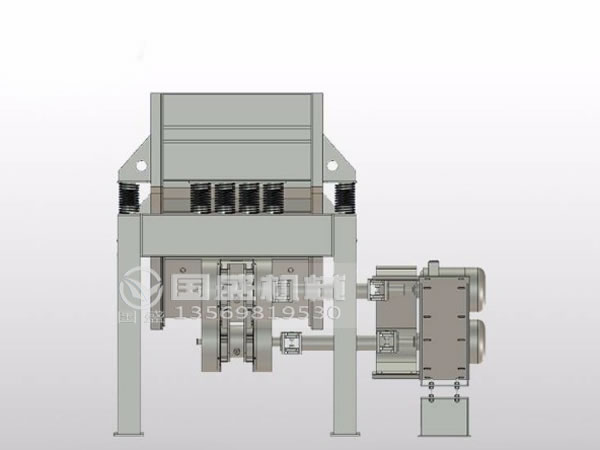

振动放矿机结构原理

ZZF振动放矿机是以普通电机带动激振器从而得到激振力，驱使设备台面和物料做周期直线往复振动，当放矿机体振动的加速度垂直大于重力加速度时，机体中的物料被抛起并按照抛物线的轨迹向前跳跃运动，抛起和下落在瞬间完成，由于放矿机机体连续振动，机体中的物料连续向前跳跃，这样就达到放矿和输送矿石的目的。

激振力调整

1.卸下防护罩

2.将两内偏心块拧松

3.同相位、同角度、调节两外偏心块

4.拧紧调节螺栓，装上防护罩

5.振动电机轴承的温升不大于80OC（电阻法）

技术参数

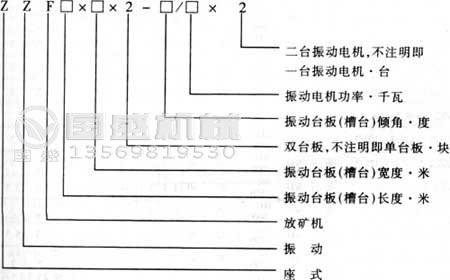

型号	较大宽度（mm）	生产率（t/h）	矿岩安息度（°）	眉角线（°）	眉角高（m）	埋没深度（m）	激振力（KN)	电机功率（n/min)	重量（kg)
ZZF1.8×0.6-12°/1.5/A	350	140-160	38	35	0.6	0.6	7.84	1420	710
ZZF2×0.8-14°/1.2/A	350	260-280	38	35	0.6	0.6	9.8	960	889
ZZF2×0.7-10°/2.2/A	350	160-180	38	35	0.7	0.6	11.76	1420	846
ZZF2×0.8-12°/2.2/C	350	300-450	40	37	0.7	0.6	10.78-13.72	960	892
ZZF2.5×1-14°/3/C	350	320-400	37	34	0.7	0.7	17.64-19.6	960	906
ZZF2.5×0.9-16°/3/A	350	450-540	42	39	0.8	0.8	17.64-19.6	960	1071
ZZF2.8×1-18°/3/A	350	500-550	42	39	0.8	0.9	19.6-21.56	960	1227
ZZF2.2×0.8-10°/2.2/A	500	320-500	38	35	0.8	0.6	14.7-15.68	960	721
ZZF2.5×0.9-12°/3/A	500	700-900	39	36	0.9	0.7	15.68-19.6	960	910
ZZF2.8×1-14°/3/A	500	800-1000	39	36	0.9	0.8	17.64-19.6	960	944
ZZF2.8×1-14°/4/C	500	360-500	39	36	0.9	0.8	19.6-24.5	960	957
ZZF3.5×1.2-16°/5.5/A	500	1200-1600	41	38	1.1	1.1	36-42	960	1598
ZZF3.8×0.8-18°/7.5/C	500	500-700	42	39	1.1	1.2	34.79-39.2	960	1910
ZZF3×2×2-10°/1.5/D	600	800-1200	38	35	1.5	0.8	115	960	4039
ZZF2.5×0.9-16°/3/A	350	450-540	42	39	0.8	0.8	17.64-19.6	960	1071
ZZF2.8×1-18°/3/A	350	500-550	42	39	0.8	0.9	19.6-21.56	960	1227
ZZF3.8×1.2-12°/5.5/A	650	400-600	37	34	1.1	1	45-46	1420	2002
ZZF3.8×1.4×2-14°/1.0×2/C	650	1200-1400	39	36	1.2	1.1	62×2-70×2	960	6218
ZZF3.8×2×2-16°/2.2/D	650	800-1200	41	38	1.2	1.1	140	970	5904
ZZF4×0.8-18°/4/A	500	480-580	42	39	1.2	1.2	27.44-31.36	960	1990
ZZF3.5×1.4-10°/10/A	800	600-700	36	33	1.2	0.9	58.8-63.7	1420	2970
ZZF3.5×1.4-12°/5.5/2/E	800	750-1100	40	37	1.2	1.1	80	960	2977
ZZF4×1.4×2-14°/1.0×2/C	800	1300-1500	41	38	1.4	1.2	62×2-70×2	960	5193
ZZF4.5×2×2-18°/3/D	800	800-1200	43	40	1.4	1.4	170	980	7223
ZZF4×1×2-10°/7.5×2/B	1000	600-800	37	34	1.4	1.1	49×2-55×2	1420	4922
ZZF4×2×2-12°/2.2/D	1000	800-1200	40	37	1.5	1.2	170	970	6378
ZZF4.5×1.4×2-14°/1.5×2/C	1000	1600-2000	42	39	1.6	1.4	78.4×2-98×2	960	7122
ZZF4.5×1.4×2-16°/1.5×2/B	1000	1800-2200	45	42	1.6	1.6	78.4×2-98×2	960	6942
