YK型圆振动筛

产品视频

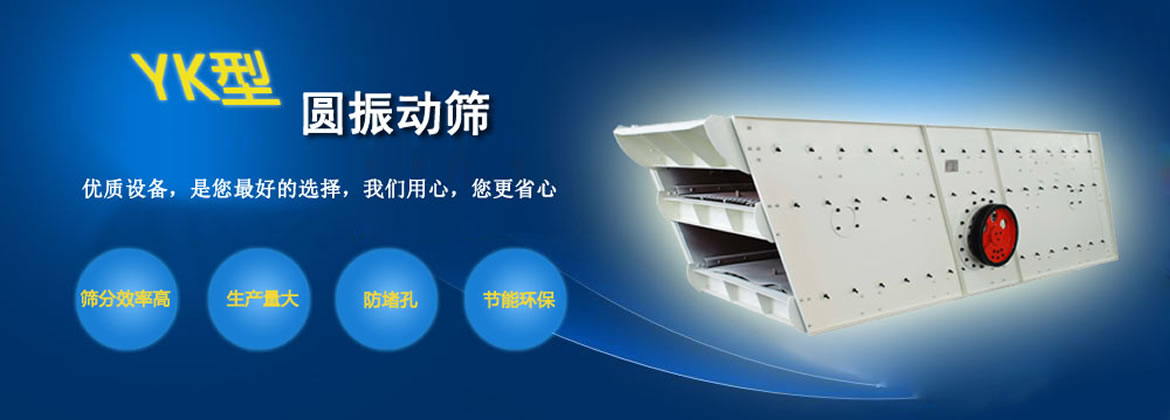

YK型圆振动筛

  YK型圆振动筛根据用途有轻型和重型之分，筛面有单层和多层结构形式，主要针对筛分颗粒状和小块散状物料的干式分级为主。圆振动筛是引进德国技术制造的高效振动筛，振幅强弱可调节，物料筛分距离长，可多层筛分，筛分效率高等优点。

YK型圆振动筛优势

1、采用块偏心作为激振力，振动强度高、生产能力大、筛分效率高；
     2、卡在筛孔中的物料可以跳出，防止筛孔堵塞；
     3、筛子横梁与筛箱采用高强度螺栓联结，无焊接；
     4、采用轮胎联轴器，柔性联接，运转平稳；
     5、结构简单，运转平稳，设备维护方便，使用周期及整机使用寿命长；
     6、可以变化筛面倾角，从而改变物料沿筛面的运动速度，提高筛机的处理量；

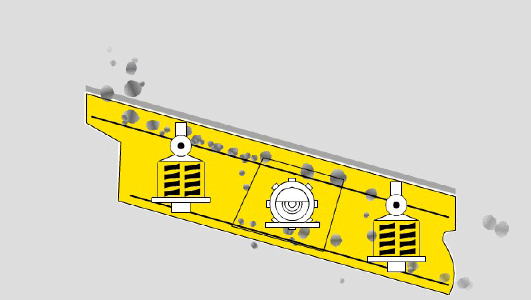

工作原理

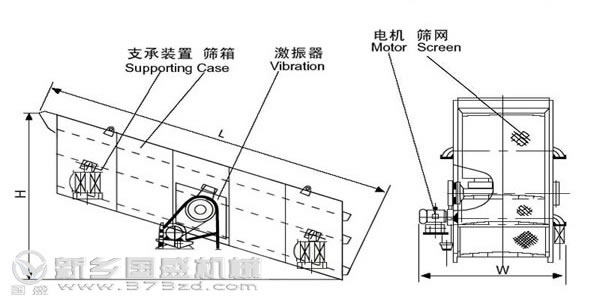

  YK型圆振动筛的筛箱运动轨迹为圆形或椭圆形圆振筛采用惯性激振器产生振动其振动源一般为电动机带动激振器。圆振动筛为单轴振动器固定在筛箱上的主轴由振动电机带动告速旋转安装在主轴上的偏心体随之转动产生离心惯性力使可以自由振动的筛箱产生近似圆形轨迹的振动。

技术参数

型号	筛网 层数	筛网 面积 (㎡)	筛孔 尺寸 (mm)	较大进 料尺寸 (mm)	处理能力 (m3/h)	振动频率 (r/min)	振幅 (mm)	电机 功率 (kw)	筛面规格 (mm)	总重量 (kg)	外形尺寸 (长×宽×高) (mm)
2YK1224	2	6	4-50	400	8-60	800-970	8	5.5	1200×2500	3500	2930×1860×870
3YK1224	3	9	4-50	400	10-70	800-970	8	5.5	1200×2500	3850	3070×1860×1210
2YK1230	2	7.2	4-50	400	12-78	800-970	8	7.5	1200×3000	4200	3430×1860×870
3YK1230	3	10.8	4-50	400	13-80	800-970	8	7.5	1200×3700	4600	3570×1860×1210
2YK1237	2	8.88	4-50	400	15-86	800-970	8	7.5	1200×3700	4600	4050×1860×870
3YK1237	3	13.32	4-50	400	16-90	800-970	8	7.5	1500×3500	5200	4270×1860×1210
2YK1530	2	10.5	5-50	400	20-125	800-970	8	11	1500×3500	5890	4120×2210×1230
3YK1530	3	15.75	5-50	400	21-125	800-970	8	11	1500×3500	6700	4360×2210×1610
2YK1545	2	13.5	5-50	400	22-150	800-970	8	15	1500×4500	6330	5120×2210×1230
3YK1545	3	20.25	5-50	400	22-150	800-970	8	15	1500×4500	6800	5360×2210×1610
4YK1545	4	27	5-50	400	22-155	800-970	8	18.5	1500×4500	7800	5930×2210×2060
2YK1548	2	14.4	5-50	400	22.5-162	800-970	8	15	1500×4800	6980	5420×2210×1230
3YK1548	3	21.6	5-50	400	22.5-162	800-970	11	15	1500×4800	7700	5660×2210×1610
4YK1548	4	28.8	5-50	400	22.5-162	800-970	8	18.5	1500×4800	8700	6230×2210×2060
2YK1848	2	17.28	5-80	400	25-206	750	8	15	1800×4800	9080	5420×2550×1420
3YK1848	3	25.92	5-80	400	32-276	750	8	18.5	1800×4800	9600	5660×2550×1780
4YK1848	4	34.56	5-80	400	32-285	750	8	22	1800×4800	11100	6290×2550×2160
2YK1854	2	19.44	5-80	400	32-312	800-970	8	18.5	1800×5400	10150	5960×2550×1420
3YK1854	3	29.16	5-80	400	32-312	800-970	8	22	1800×5400	10840	6260×2550×1780
4YK1854	4	38.88	5-80	400	32-336	800-970	8	30	1800×5400	12840	6830×2550×2160
2YK2160	2	25.2	5-100	400	50-475	970	8	30	2100×2600	11780	6720×2840×1530
3YK2065	3	37.8	5-10	400	50-475	970	8	30	2100×2600	12800	7530×2840×1910
4YK2065	4	50.4	5-100	400	50-497	970	8	37	2100×2600	14800	7800×2840×2380
2YK2665	2	28.8	5-100	400	65-500	970	8	37	2400×6000	15600	7125×3340×1530
3YK2665	3	43.2	5-100	400	70-620	970	8	37	2400×6000	17600	7400×3340×1910
4YK2665	4	57.6	5-100	400	80-680	970	8	45	2400×6000	19600	7700×3340×2380
2YK2870	2	39.2	5-100	400	120-680	750	8	22×2	2800×7000	21200	7600×4320×1620
3YK2870	3	58.8	5-100	400	180-720	750	8	22×2	2800×7000	22400	7800×4320×2120
2YK3072	2	43.2	5-100	400	200-700	750	8	22×2	3000×7200	23600	7800×4520×1750
3YK3072	3	64.8	5-100	400	230-800	750	8	22×2	3000×7200	25500	8000×4520×2300

  注：以上圆振动筛型号尺寸为标准机型，如用户有特殊要求可量身定做。

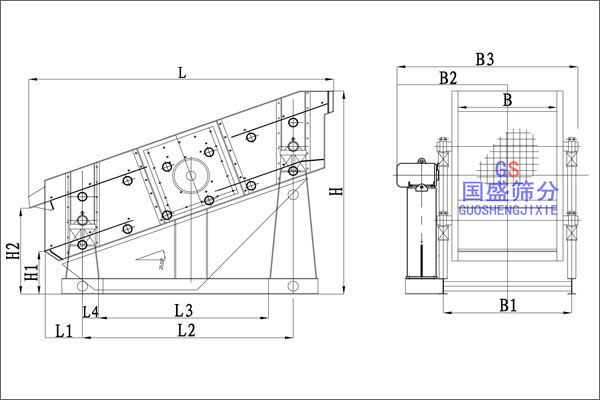

产品型号尺寸对照:

型号	L	L1	L2	L3	L4	B	B1	B2	B3	H	H1	H2
YK1224	2560	203	2359	349	1638	1200	1260	1489	3128	2632	430
YK1530	3051	360	2500	1800	335	1500	1560	1750	3665	2096	500
YK1836	3678	313	3100	1941	519	1800	1860	1662	3656	2646	654
YK2065	6761	1497	3898	300	350	2127	2203	2464	4335	4700	791
YK2560	6033	570	4900	3200	508	2500	2600	3127	4940	3700	1137
2YK1224	2560	203	2359	349	1638	1200	1260	1489	3128	2332	392	806
2YK1530	3051	360	2500	1800	335	1500	1560	1750	3665	2396	460	823
2YK1836	3678	313	3100	1941	519	1800	1860	1662	3656	3946	520	820
2YK2148	4689	311	4220	2500	500	2100	2160	2528	4745	4100	722	1617
2YK2665	6761	1497	3898	3200	349	2645	2721	2935	5614	4890	608	1844

产品维护

1、启动的时候要在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料，停机前 应先停止给料，待筛面物料排出后再停机，工作过程中应经常观察筛机运行情况，如果发现有不正常的声响或噪音，应及时停机检查，找出原因，排除故障。
     2、启动时，注意有无异常杂音，电流是否稳定，振动有无不正常的情况。
     3、筛箱侧板和横梁如出现裂缝应及时焊补，可先在裂纹发展端钻一小孔，然后用碳弧气刨将裂纹处刨一坡口，再进行焊补，焊补是应严格按焊接工艺进行。
     4、筛机的轴承一般经8-12个月更换一次，传动皮带2-3个月更换一次，弹簧的寿命不低于3-6个月，筛框的寿命在两年以上。
     5、圆振动筛若采用润滑脂润滑，应每月加注一次润滑油。油量不宜过多，加油量不应超过整个轴承空间的三分之二，否则会引起轴承温度过高。
     6、经常检查筛机上各连接螺栓的紧固情况。振动器与筛箱的连接螺栓的紧固情况更应引起重视，若发现松动应及时拧紧。
     7、定期检测筛网是否松动，筛网松动是影响生产效率的重要因素，发现后应立即索紧。
