滚轴筛

滚轴筛在电厂输煤系统的应用非常普遍，它用于碎煤机前，将煤中大于筛孔的筛上物筛选出来进入碎煤机破碎，小于筛孔的靠自身重力直接落下进入系统。目前市场上的传统滚轴筛产品使用中存在卡堵、缠绕、密封不好、漏粉等诸多问题。我公司研发部成员针对传统滚轴筛存在的问题，研发出新型的滚轴筛产品，从根本上解决了卡堵、缠绕、漏粉等问题。

产品优势

1、筛轴、筛片等易损件更换容易；
     2、筛轴由辊道电机单轴驱动，维修的同时不影响筛机正常作业；
     3、筛轴多角度合理布置，有效提高筛分效率并防止堵煤；
     4、箱体两侧装有耐磨衬板，避免物料与箱体的直接接触，大大提高了设备的使用寿命；
     5、设有堵煤报警和电气控制安全保护，避免异常运行造成设备损坏。

工作原理

滚轴筛的筛轴是按不同的工作角度布置的，所以当物料在工作角度较高的位置运行时速度较快；当物料在工作角度较低的位置运行时速度较平缓。两种不同速度运行下的物料，在筛面某一位置相汇时开始做轴向运动，这样就使物料均匀地分布在筛面上，达到了提高筛分效率和筛分精度的目的。

技术参数

型号	筛面宽度 (mm)	轴数	出力 (t/h)	电机功率 (KW)	筛轴转速 (rpm)	外形尺寸长×宽×高 (mm)
GS10-06A	1000	6	300	6×3	100.5	2170×3355×2050
GS10-08A	1000	8	400	8×3	100.5	2800×3355×2150
GS10-09A	1000	9	500	9×3	100.5	3100×3355×2200
GS10-12A	1000	12	700	12×3	72.6	4030×3355×2300
GS14-09A	1400	9	1000	9×4	72.6	3100×3785×2200
GS14-12A	1400	12	1200	12×4	72.6	4030×3785×2300
GS14-15A	1400	15	1500	15×4	72.6	4930×3785×2400
GS18-12A	1800	12	1500	12×4	72.6	4030×3800×2300
GS18-15A	1800	15	2000	15×4	72.6	4930×3800×2400
GS18-18A	1800	18	2500	18×4	72.6	4030×3800×2550

注：以上滚轴筛型号尺寸为标准机型，如用户有特殊要求可量身定做。

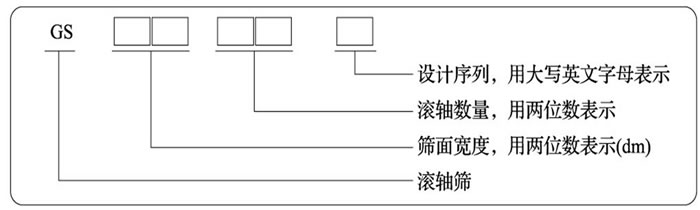

产品型号标识:

滚轴筛结构

滚轴筛维护

1、在机器使用过程中，每次开机前必须检查机器内是否存有物料。
     2、应先开机，后给料。停机时，应先停料，后关机。确保停前机器内没有物料。
     3、每三个月向轴承内部加注润滑油一次。
     4、机器投入使用后三个月检修一次，检查链条、筛片、整机螺栓、液压推杆等部件是否有松动情况。
     5、当筛片受损严重后，不能达到筛分目的时应及时更换新的筛片。
     6、定期检修液压推杆装置，如果缺少液压油就应及时添加。
