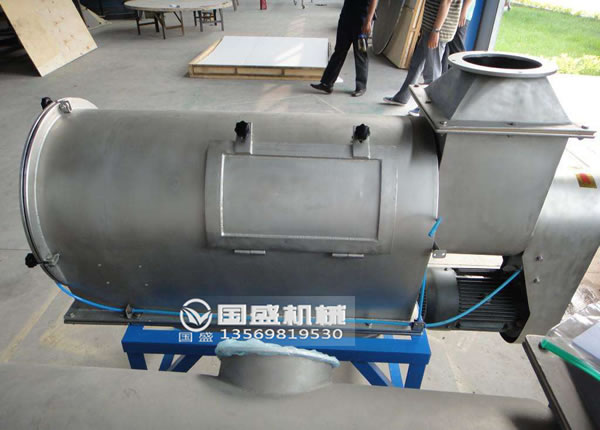

卧式气流筛

卧式气流筛

  卧式气流通筛适合150-500目各种粉状物料的筛选分级，其筛分效率高、产量大、自动进排料、连续作业、防尘性好，使以往其它种类筛分机难以进行高精度筛分作业成为易事。经过对120-180目轻钙、300目重钙、400目活性钙、300目山楂粉、320-500目锌粉、500目氧化铁黑等物料的筛分得到了较最佳筛分效果，可得到每平方米筛网面积每小时产量均在一吨左右，同时测得筛分精确度在95%以上，空气含尘量低于10mg/m3。

产品优势

1、整机体积小、重量轻、平稳无振动；
     2、密闭性能好、无噪音、无粉尘；
     3、对结块物料有再破碎功能；
     4、筛网受旋风的冲刷，可自动清网；
     5、壳体结构新颖，安装简单，控制方便；
     6、筛分效率高、产量大。

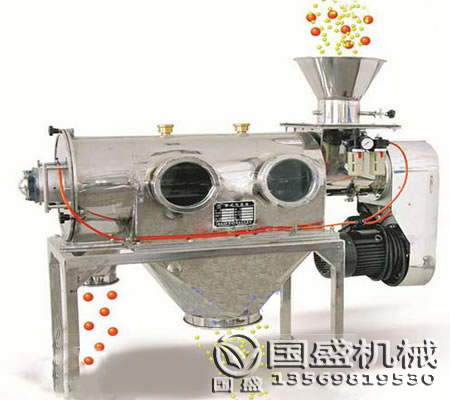

工作原理

卧式气流筛筛网为圆筒状，置于机体内，物料通过螺旋输送系统后，和气流混合、雾化进入网筒内；通过网筒内风轮叶片使物料同时受离心力和旋风推进力，从而能使物料喷射过网，由细料排出口排出，不能过网的物料沿网筒壁从粗料排出口排出。

技术参数

型号	材质	功率 （KW）	适用
WQL18-65	Q235A	2.2	500目以下筛分
	SUW304
WQL30-100	Q235A	4	500目以下筛分
	SUW304
WQL50-130	Q235A	5.5	300目以下筛分
	SUW304

注：以上卧式气流筛型号尺寸为标准机型，如用户有特殊要求可量身定做。

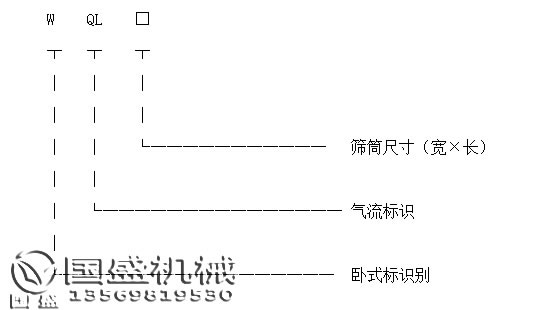

产品型号标识:

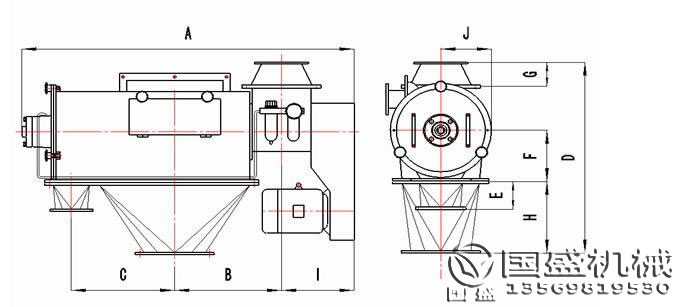

尺寸对照

型号	A	B	C	D	E	F	G	H	I	J
WQL18-65	1430	460	420	1005	135	230	250	330	340	210
WQL30-100	1845	655	766	1240	320	285	300	350	380	290
WQL50-130	2230	870	790	1775	280	515	150	660	400	485

卧式气流筛维护

1、操作人员要按产品说明书的要求，正确使用气流筛分机，作好设备的清洁、润滑、紧固和防腐蚀等日常维护工作，使设备经常保持内外清洁、性能良好、安全可靠的状态。
     2、在日常使用结束以后做好当天设备工作记录，对需要检修的部位进行标注，方便维护人员对其进行检修。
     3、在气流筛分机完全停机以后，再对筛网进行更换。
     4、主机风轮转向为逆时针回转，切忌转向错误。风机转向按箭头标示。排料绞龙转向按箭头标示方向。待各机转向按标示无误后，先启动引风机，约几秒钟后，启动气流筛，检查各处连接部位是否漏气、机器有无特殊响声。在维护时需要注意的是：气流筛停稳前，严禁打开外壳上的检视门。
     5、运转正常后，将绞龙出口用布袋包好，人工向主机加料口加入少许物料，一般以20-50公斤为宜，加料时间控制在1-2分钟，加料要均匀、连续，物料进完之后，全部停机观察，待气流筛分机停稳后，打开检视门，观察物料过网情况是否粘网，渣中含粉数量等，若一切满意，关好检视门，正式启动筛分系统。
     6、严禁设备带料停机，带设备将物料筛选完毕以后再停机，避免设备启动时负载过重。
　　注：卧式气流筛分机是一整套设备组合共同完成物料的筛分作业，一旦某些部件出现故障就需要将整机全部停机，然后查找设备故障原因，针对故障原因进行分析，找出合理的解决办法。
