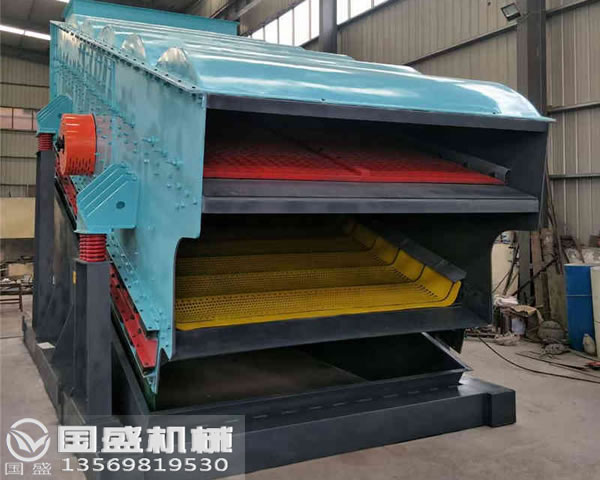

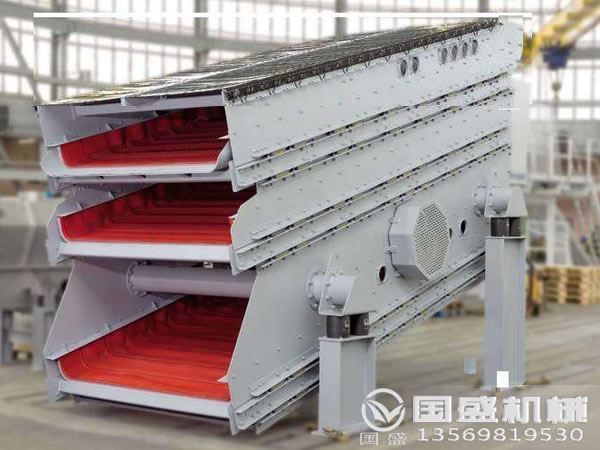

弛张筛

弛张筛是一款专门针对粘性较大、水分较高，而且是细、粘、湿性物料的专业筛分设备，如果所处理的物料中，含有易于堵塞筛网的物料，弛张筛能够以相对较小的筛网面积达到非常高的筛分效率，并保证筛网不堵塞，根据物料运动自身的规律性，弛张筛可有效的使湿粘物料层松散、分层和透筛，所以被广泛应用于煤炭、电力、煤化工、冶金、建材等行业。

产品优势

1.弛张筛采用双质体亚共振原理，通过倾斜筛箱上安装的弹性筛面的弛、张运动抛掷物料，振动频率为每分钟800次，干法筛分，分级粒度可小到3mm。

2.由于筛面做弛张运动能够传递给物料50G的加速度，所以能够筛分难筛物料，筛孔不容易堵塞。

3.该设备侧部“U”形设计以形成密封，侧板无磨损，而且防止了筛上物进入筛下、筛板用楔形橡胶条固定，不需要任何螺栓，拆装方便、快捷、筛分机转动部件少，运行可靠性高，日常维护工作量少，利用率高、浮动筛框振幅可调，筛分效率高，处理量大，动负荷小，功耗少，噪声低，因此应用较为广泛。

4.筛分机座落在中空的橡胶弹簧上，减振效果好，产生的噪音小，而且橡胶弹簧寿命长。

5.浮动筛框振幅可调，物料振动强度在10-50g范围内可调从而能够对难筛物料进行筛分，而且筛分效率高。

6、弛张筛的聚氨酯筛板可以承受50g的振动强度以及每分钟800次的曲张，筛板使用寿命长、筛机坐落在空心的橡胶弹簧上，产生的噪音小，而且橡胶弹簧寿命长。筛机和支撑结构承受的载荷比传统的弛张筛小得多（尽管弛张筛能产生50g的振动强度，远大于传统筛机的5g）。

7.弛张筛的订货周期长，技术先进，但是价格偏贵，使用寿命更长。

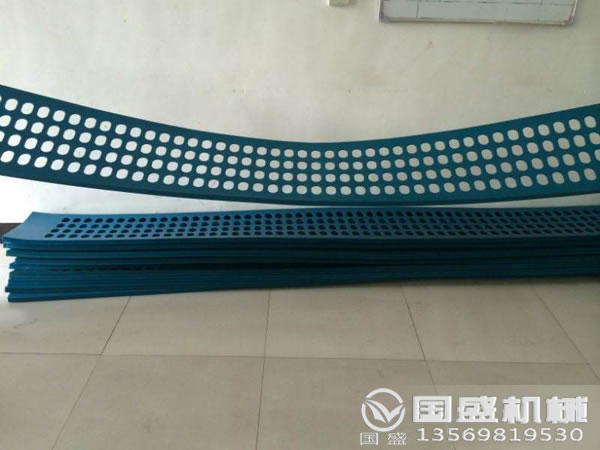

8.该筛板是由浇注机一次成型的聚氨酯弹性体这种聚氨酯筛板的结构设计体验出聚氨酯弹性体的耐磨性好、弹性好、断裂伸长率高、耐曲绕的特性。

9.该筛板适用于潮湿物料的筛分具有筛分效率高、使用寿命长、粒度范围广、无堵塞、不粘结等特点。

工作原理

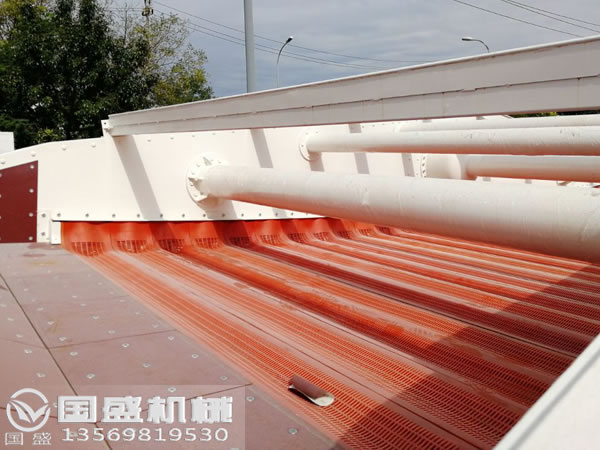

弛张筛由传统的圆振动筛发展而来，原理为单一驱动产生双重振动，即通过共振，由一个驱动器提供两个振动，基本的振动是偏心块旋转产生的圆形振动，附加的振动是指由浮动筛框产生的椭圆形振动。弹性聚氨酯筛面的两端分别安装在浮动筛框上的固定横梁和浮动横梁上，在筛分过程中，聚氨酯筛面连续不断的扩张、收缩（每分钟超过800次）从而获得很高的振动强度（50g），有效的防止了筛孔堵塞。

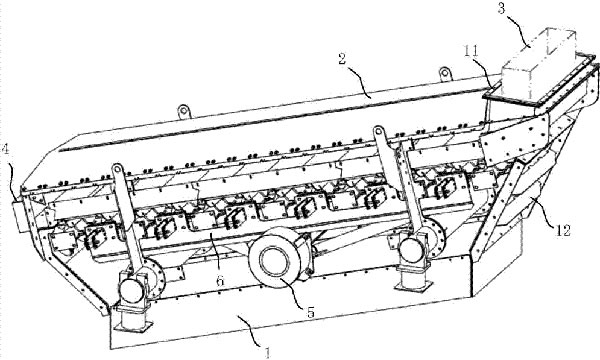

内部原理结构图纸

物料筛面运行原理图

弛张筛型号参数

规格	单层面积（m²）	层数	倾角(°)	粒度(mm)	水份(%)	功率(kw)	产能(t/h)
GSCZS30110	33	1/2	16-25	3-50	≤15	30/55	360
GSCZS3090	27	1/2	16-25	3-50	≤15	30/55	300
GSCZS2790	24	1/2	16-25	3-42	≤15	30/55	260
GSCZS2770	19	1/2	16-25	3-42	≤15	30/55	200
GSCZS2480	19	1/2	16-25	3-35	≤15	30/55	200
GSCZS2465	15.5	1/2	16-25	3-35	≤15	30/55	170
GSCZS2070	14	1/2	16-25	3-30	≤15	30/55	150
GSCZS2055	11	1/2	16-25	3-30	≤15	22/45	120
GSCZS1660	9.5	1/2	16-25	3-25	≤15	22/45	105
GSCZS1650	8	1/2	16-25	3-25	≤15	22/45	90
GSCZS1350	6.5	1/2	16-25	3-20	≤15	18.5/37	70
GSCZS1340	5.2	1/2	16-25	3-20	≤15	18.5/37	60
