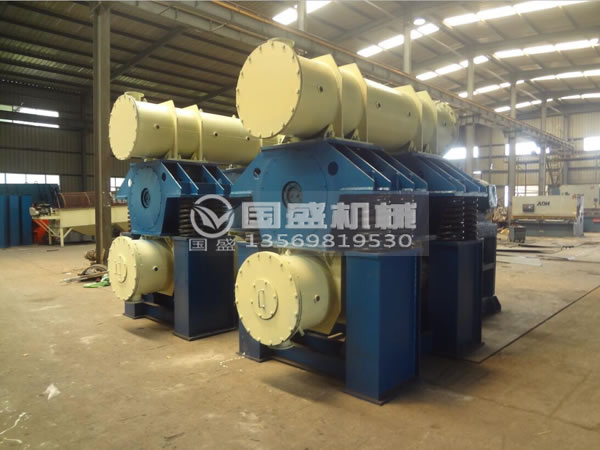

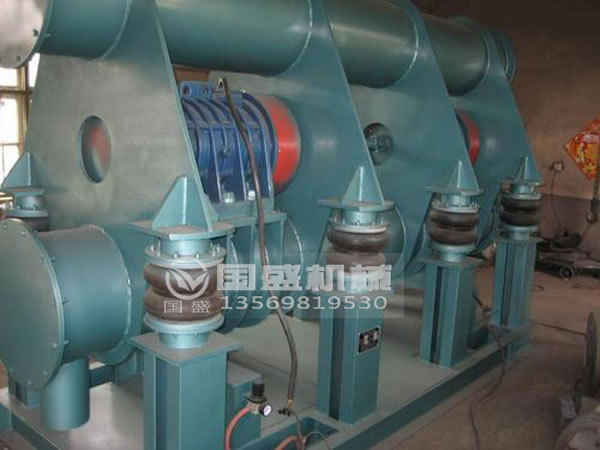

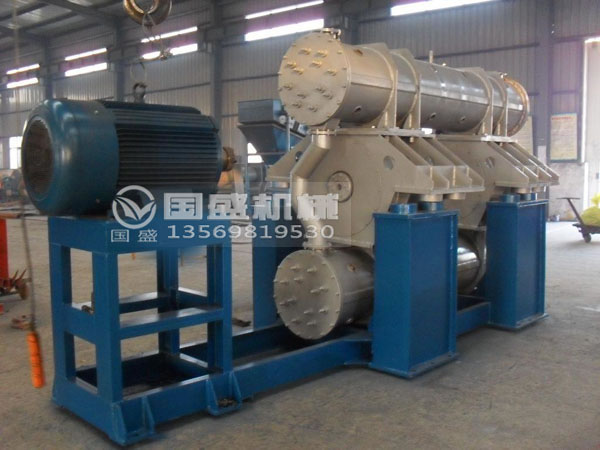

振动磨机

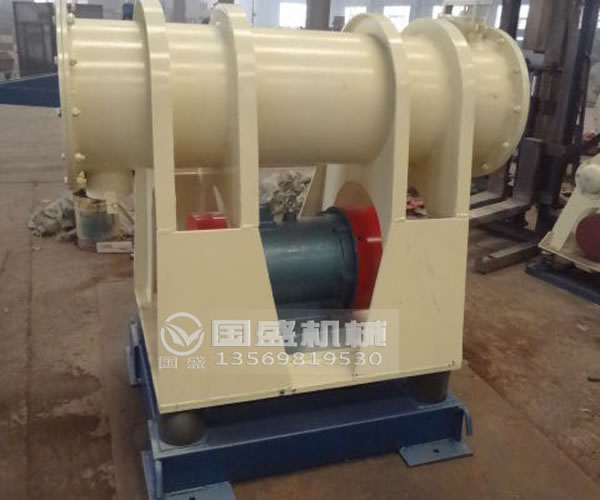

单筒振动磨机属于振动磨机的一种，该设备是以球或棒为介质的超微粉碎设备。介质在磨机内振动可使小于2mm的物料粉碎至数微米，该设备是以单筒的形式来振动物料的，它在磨制细粉和超细粉物料时，具有高效、节能、节省空间、产品粒度均匀等优点，所以说该设备在超微粉碎领域内占有重要优势，并得到了广泛的应用。

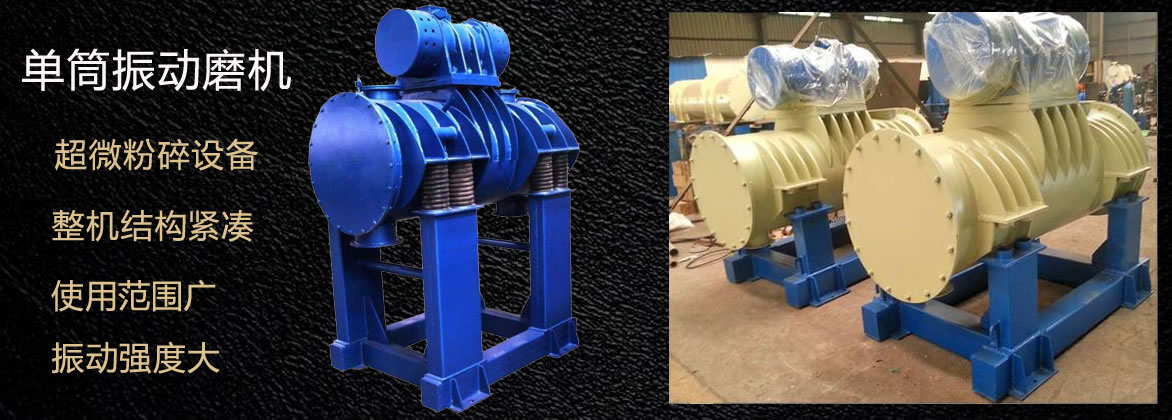

产品特点

1.单筒振动磨机是一款超微粉碎设备振动效率比其它粉磨设备提高2-5倍，而功率消耗却降低20％-30％

2.该设备在振动时比传统的回转式磨机具有明显的优越性

3.振动强度大所产生的噪音低，对周围环境不会产生影响

4.被广泛应用在选矿、建筑材料、研磨材料、粉未冶金、电力等行业，是新型节能型粉磨设备

5.整机的结构紧凑，在安装和维修工序上非常的方便。

工作原理

单筒振动磨机有一个圆柱形筒，体内装有粉磨介质及物料，而筒体支承在弹簧上。在筒体中心管内装有滚动轴承，轴承内安装着激振器。激振器由偏心轴及安装在其上的偏心重物组成。当激振器由电动机与经弹性联轴器带动旋转时，由于惯性离心力的作用，使得支承在弹簧上的筒体发生振动，磨内的介质也跟着振动。当振动频率较大时，引起介质自转，抛动及互相冲击。夹在介质中间的物料受到冲击和磨剥作用而粉碎。

技术参数

	电机型号	功率（KW)	筒体容积（L）	产量（kg/h）	入料粒度（mm）	出料粒度（mm）	振频（r/min)	工作振幅（mm)
GSZM5	HB5-6	0.4	5	1-5	0-25	0.1-0.010	960	0-10
GSZM10	HB10-6	0.75	10	5-10			980
GSZM20	HB16-6	11	20	20-50
GSZM50	HB20-6	1.5	50	50-100
GSZM100	HB30-6	2.2	100	50-150
GSZM200	HB50-6	3.7	200	50-200
GSZM400	HB100-6	7.5	400	50-300
GSZM500	HB100-6	8.5	500	50-400
GSZM600	HB140-6	9.5	600	50-600
GSZM800	HB160-6	12	800	50-1000
GSZM1000	HB180-6	14	1000	100-1500
GSZM1200	HB240-6	18.5	1200	100-1800
GSZM1500	HB250-6	21	1500	100-2000
GSZM2000	HB300-6	25	2000	100-3000

振动磨机结构

单筒振动磨机主要由振动电机、机体、底架、磨筒、衬筒、磨破介质和弹性支撑等几部分组成。

1.振动电机：为磨机振磨提供能量；振动电机有两组偏心块，两侧偏心块同向转动，使所需激振力刻度线对准轴端的基准线；

2.磨筒壳体：是磨机振磨的工作体，用以盛装磨破介质和研磨物。磨筒壳体由1个磨筒组成，磨筒内装有耐磨衬筒，当衬筒研磨损坏后，可取出更换；

3.底架：通过弹性支撑把机体托起，并保持驱动电机与振动主体挠性联接距离不变；

4.衬筒：紧贴于磨筒内壁，用以保护磨筒，在磨筒内振磨物料时，同时对磨筒内壁也有较大磨损，在磨筒内装置易于更换的衬筒，可提高整机的使用寿命；

5.磨破介质：是磨机的研磨主体，用以对物料的冲击研磨；

6..弹性支撑：装在四个支点上，每个支点有两个弹簧，主要作用是使磨机机体处于弹性状态，并基本隔绝机体振动时对底座的振动冲击，从而减少磨机传递到地基上的动负荷。为了使磨机处于良好的工作状态，可在弹簧支座的下面加调整垫片，此垫片是用来解决磨体（筒）水平度的安装问题。每组弹簧在安装过程中保证弹簧上、下接触面的同轴度，其允差不超过2mm；
