棒条式给料机

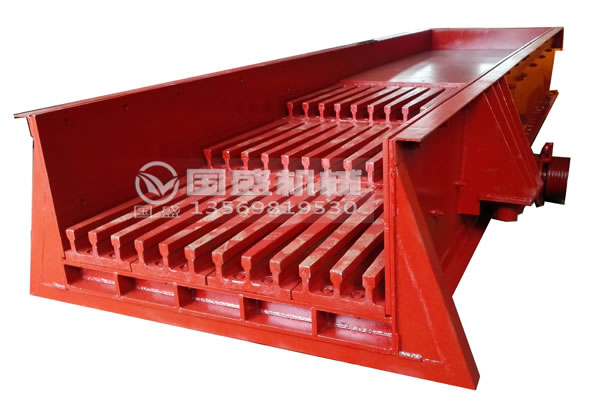

棒条式给料机是由许多棒条组成，是提高产品质量的重要设备之一。该设备采用盲板加棒条形式的给料面，能够连续和均匀地将原料送入下一个工艺中，适用于破碎机前大块物料的均匀给料。

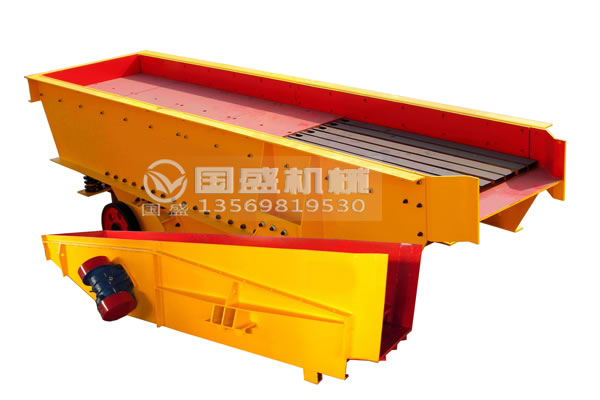

该设备特别适用于黑色或有色金属矿石、建筑石料粗碎或中碎前的给料用，其样式分为：激振器式、振动电机式、吊挂式三种，其棒条缝隙可调，能在给料同时将泥土和细碎物料分离出去，有效地发挥了后面的破碎机功能。
产品特点
1.出料口采用杆式结构，防止物料堵塞，有利于物料预筛，提高破碎效率。
2.激振器作为振动源，能有效地提高进给量。
3.该装置不仅适用于多尘环境，而且适用于含水量高的环境。
4.它有足够的钢质量来承受大石头的冲击。
5.运行稳定可靠，不仅能连续均匀地送料，而且工作时产生的噪音低，不会影响周围环境。
产品优势
1.该设备的振动电机是一种将动力源和振动源和为一体的新型激振器，框架式环槽铆钉铆接，锰钢制造的护板和棒条，结构先进、运行平稳、维护方便、高效节能、调节简单。
2.筛板为模块结构，减少了保养维护次数，筛孔不易堵塞，对于各种物料适应性强，筛分率高。
3.棒条式给料机采用板材、型材焊接而成，其作用是支撑机体。将来料通过振动输送到破碎机或其它设备。

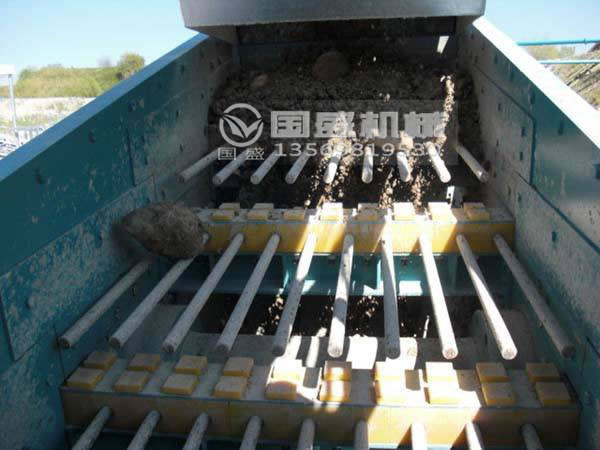

4.由于棒条筛面的作用，又能除掉泥土等细小物料，不仅能够达到预先筛分的功能，还能够提高粗碎能力。
5.处理量大、在同等筛分条件下处理能力是普通筛机的两倍，在土建投资、选矿系统扩建方面为首选机型。

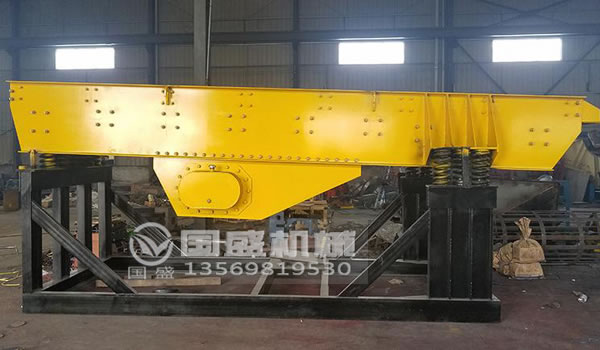

6.一般采用金属螺旋弹簧或橡胶弹簧，其作用是便于机体产生弹性振动，减小振动载荷传递到基础或结构架上。
7.棒条筛筛杆在激振器的带动下产生振荡、滚动、窜动、弹性等复杂运动，以及筛板具有强力自身清理作用，防止了筛网的粘堵，无需要人工清理。
工作原理
棒条式给料机筛面与水平呈一角度，筛分矿石时倾角为40°~45°，筛分潮湿物料时倾角增大5°~10°。物料从筛子上端给入，大于筛孔尺寸的矿块沿筛面自动下滑，小于筛孔尺寸的矿块穿过筛孔下落。该设备通常情况下会用于撞击前筛选过程，定量，连续，均匀地给送物料，通过棒条式粗筛的原理来解决不规则物料的给送，一份实现一种令人满意的粒子形状，从而有效地减少并提高工作效率。
规格型号参数
|
型号 |
有效工作面mm |
栅条调整间隙mm |
较大进料粒度mm |
处理能力t/h |
重量t |
外形尺寸(长×宽×高)mm |
|
ZZG0752 |
750×2560 |
30-130 |
500 |
150 |
2.1 |
3035×1570×945 |
|
ZZG0937 |
900×3700 |
35-120 |
600 |
200 |
3.5 |
4250×1724×1085 |
|
ZZG1037 |
1050×3700 |
30-150 |
720 |
300 |
3.7 |
4250×1874×1130 |
|
ZZG1243 |
1220×4300 |
35-140 |
850 |
400 |
5.3 |
4955×2206×1120 |
|
ZZG1449 |
1370×4900 |
35-165 |
920 |
450 |
6.8 |
5475×2372×1225 |
|
ZZG1560 |
1500×6000 |
50-200 |
1000 |
600 |
12.5 |
6410×2390×2995 |
外形尺寸
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
ZZG0752 |
3015 |
1570 |
945 |
260 |
430 |
200 |
350 |
160 |
910 |
|
ZZG0937 |
4250 |
1724 |
1085 |
280 |
480 |
220 |
410 |
210 |
1060 |
|
ZZG1037 |
4250 |
1974 |
1130 |
280 |
480 |
220 |
410 |
210 |
1210 |
|
ZZG1243 |
4955 |
2206 |
1120 |
240 |
600 |
180 |
520 |
210 |
1400 |
|
ZZG1449 |
5475 |
2372 |
1226 |
280 |
690 |
220 |
620 |
210 |
1550 |
适用行业
1.电厂行业：确保粉煤的透筛率，才能使之达到完全的燃烧，节约动力能源、提高发热量。减轻破碎机的工作压力，杜绝了破碎机的粘堵。
2.化肥厂行业：要想取得良好效益，就必修确保煤炭的块和末严格分离，使8mm以上的煤块都用与造气。并使入炉的煤含粉率低于3%，从而符合造气炉的工艺条件，这样就提高了块煤的利用率，降低了块煤的含粉率提高了质量，降低了生产成本。
3.煤矿及焦化厂行业：只有将各种不同的煤块与粉末严格分离后才能达到合格标准，卖到合理的价格，从而提高经济效益.
4.型煤厂行业：将0~8mm的粉煤先经过棒条筛分机进行3mm分级，使3mm以下的粉煤，不再进入粉碎机而进行煤加工，才能大大减轻粉碎机工作量，有效防止粉碎机的粘堵，从而节约动力资源，提高效率降低成本。
5.以上几大行业中棒条筛分机是不可缺少的重要环节，在选购时应注意物料的特性采用不同的激振方式。通常颗粒小、比重小的物料应选择振动电机方式筛分。
操作维护
1.操作工应熟悉设备性能、使用方法、维护要求，遵守操作规程，加强维护保养；
2.设备运行期间，应随时注意电机的温升，监听设备工作声音是否正常，运行是否平稳。如有异常应停机检查及时处理；
3.定期检查各部位的紧固件是否松动，焊缝是否磨损开裂，如有松动或裂纹应及时拧紧、焊牢；
4.应定期对振动电机轴承进行润滑，振动电机累计运行达到5000小时后，应对轴承进行检查，如有损伤应予更换；
5.设备不得在不符合要求的情况下启动电机；
6.严禁任意加长、减短棒条给料机机体。
