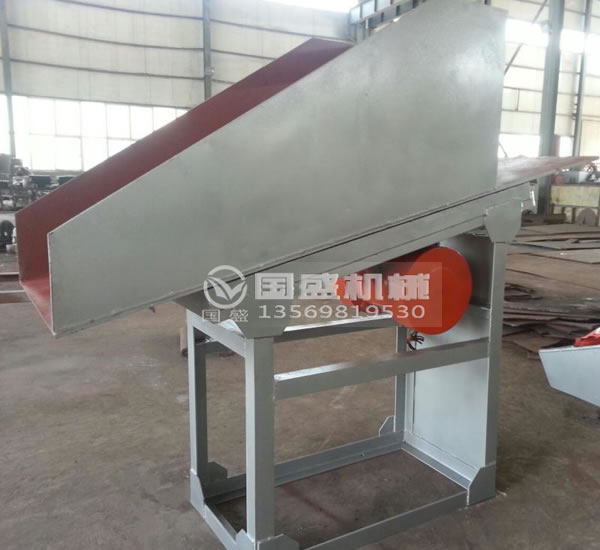

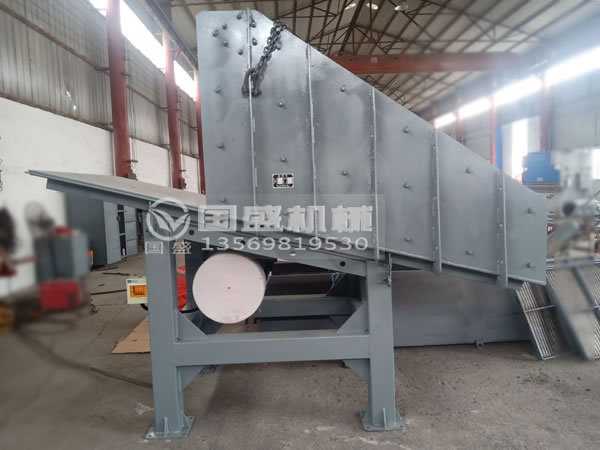

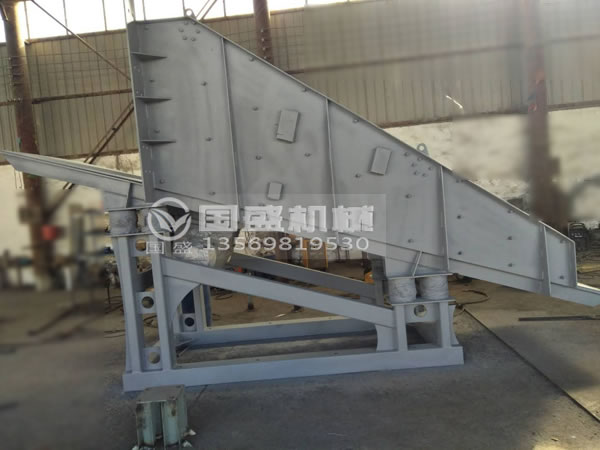

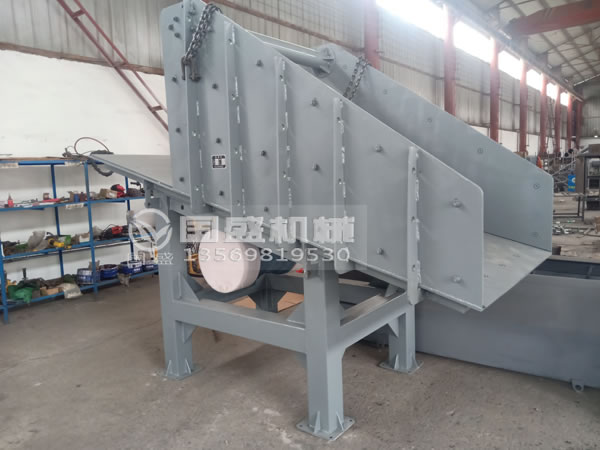

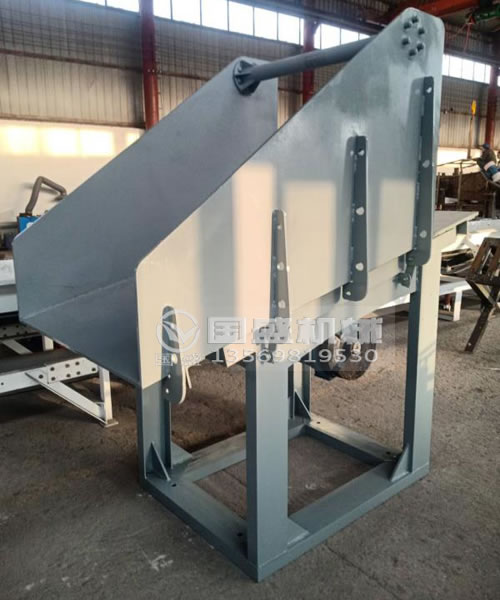

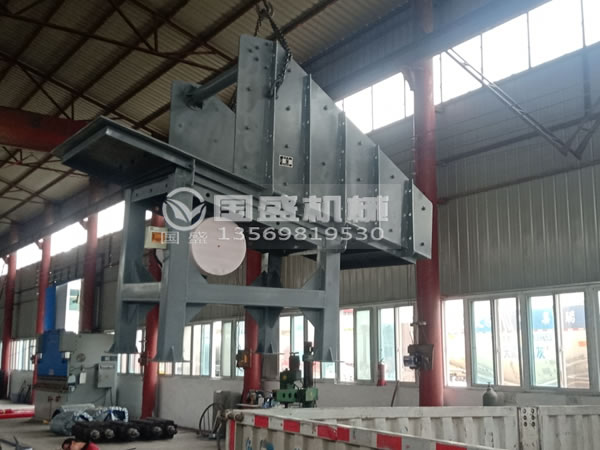

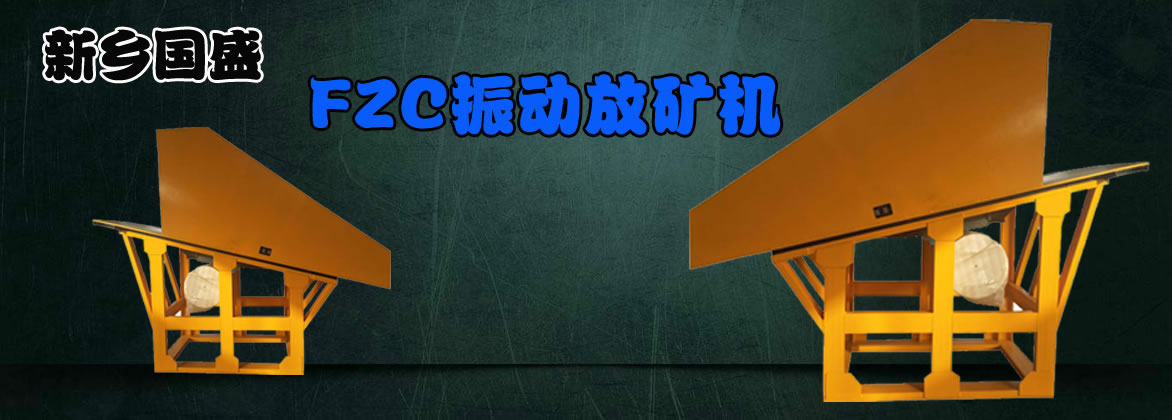

单台板振动放矿机

单台板振动放矿机是一种以振动电机为激振源的颠振型惯性振动出矿设备，广泛适用于冶金、化工、建材、煤炭等矿业。是矿石及其它物料的放出，给料或装车的理想设备。该设备是以ZDJ振动电机为激振源，能够根据生产条件的不同要求，进行合理的选择和优化设计的新型放矿产品。它能够有效地防止含水量大的矿石跑矿，应用范围广适应性强。

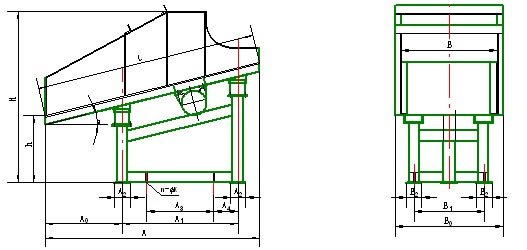

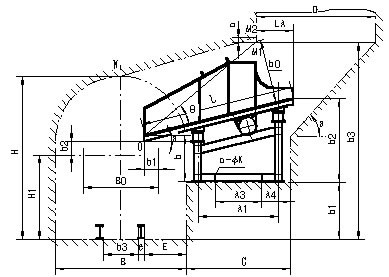

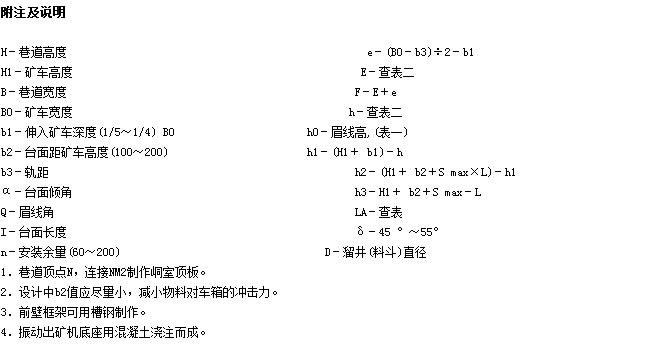

示意图

单台板振动放矿机通常情况下，矿石破碎均匀，块度小，流动性好，可选用摆动式或波动式单质体振动放矿机。易结拱堵塞，需要二次破碎，则适用于椭圆振动型和定向振动型。

产品特点

1.振动体积小，出料效率高，均匀稳定，易于控制，所消耗的能源也较低。

2.在制作时，该设备的制造工艺比较简单，所以成本价格也比较低，在安装工艺中，工程量也较小，能够满足客户的需求。

3.该设备可用于多尘和台级上载物料有很大波动的环境，应用范围广，适应性强。

4.该设备不仅能够在化工、煤炭等行业中使用，而且还是物料放出或装车的理想设备。

5.对于含水量较大的矿石，能够有效地防止含水量大的矿石跑矿。

6.该设备由于振动大，所以减少了悬拱、卡矿现象，在一定程度上节省了能源，并达到了出矿效率高，出矿均匀、易控制的效果。

环境要求

1.可频繁启动（不大于200次/小时）。

2.可用于多尘和台极上载矿量有较大波动的场合。

3.适应电压220v、380v、660v有防爆要求场合。

4.环境温度不大于＋40℃。

5.空气相对温度不大于90%。

工作原理

单质体振动放矿机是以振动电机为动力源利用安装在振动电机主轴两端的偏心块在旋转运动中所产生的离心力来得到激振力驱使振动放矿机台面和物料做周期直线往复振动当放矿机体振动的加速度垂直大于重力加速度时机体中的物料被抛起并按照抛物线的轨迹向前跳跃运动抛起和下落在瞬间完成由于振动电机的连续振动放放矿机体也连续振动机体中的物料连续向前跳跃这样就达到放矿和输送矿石的目的.

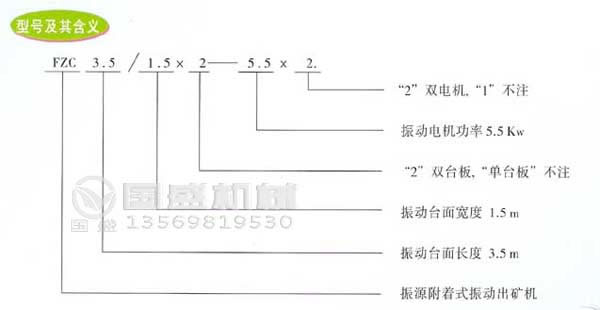

单台板振动放矿机参数

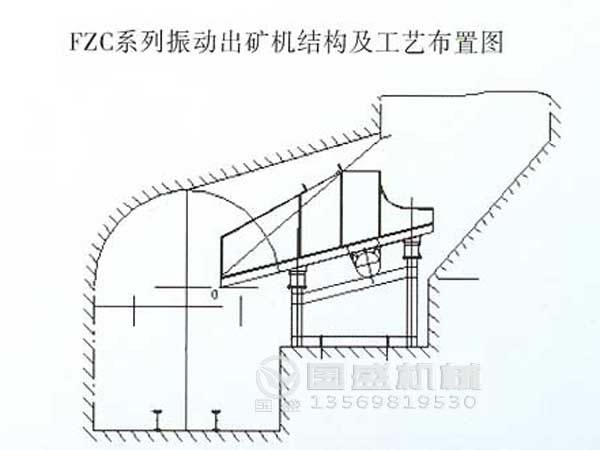

型号	技术特性									埋设参数
型号	台面长度L（m）	台面宽度B（m）	台面倾角a（度）	振动频率n（次/分）	振幅A（mm）	激振力P（N）	功率N(kw)	生产能力Q（t/h)	重量G（kg)	埋设深度LA（m）	眉线高度ho（）m	眉线角Q（度）
FZC1.6/1-1.5	1.6	1.0	12	1300	0.8	10000	1.5	300-360	440	0.6	0.6	40
FZC1.8/0.9-1.5	1.8	0.9	12	1300	0.9	10000	1.5	350-400	430	0.6	0.7	40
FZC2/0.8-1.5	2.0	0.8	14	1300	0.9	10000	1.5	310-370	490	0.6	0.7	38
FZC2.3/0.7-1.5	2.3	0.7	16	1300	0.8	10000	1.5	290-330	575	0.7	0.7	38
FZC2/1-3	2.0	1.0	14	890	3.0	20000	3.0	850-1000	690	0.7	0.7	40
FZC2.3/0.9-3	2.3	0.9	14	890	3.0	20000	3.0	770-910	870	0.8	0.8	40
FZC2.3/1.9-3	2.3	1.2	14	890	1.8	20000	3.0	630-760	960	0.8	0.8	40
FZC2.8/1-3	2.8	1	18	890	1.7	20000	3.0	580-690	1000	0.9	0.9	41
FZC2.3/1.2-4	2.3	1.2	14	1320	0.9	30000	4.0	630-730	1010	0.9	0.8	41
FZC2.5/1.2-3	2.5	1.2	16	890	1.7	20000	3.0	590-720	980	0.8	0.8	39
FZC3.1/1-3	3.1	1	18	890	1.7	20000	3.0	560-670	1060	0.8	0.9	38
FZC2.5/1.2-4	2.5	1.2	16	1320	0.9	30000	4.0	660-770	1030	0.8	0.9	41
FZC3.5/0.9-4	3.5	0.9	18	1320	1.0	30000	4.0	730-830	1130	0.9	1.0	37
FZC2.5/1.4-5.5	4.0	1.6	14	920	2.0	40000	5.5	990-1180	1360	0.9	0.9	41
FZC3.5/1-5.5	3.5	1.0	18	920	2.0	40000	5.5	980-1150	1525	1.1	1.1	40
FZC2.8/1.4-5.5	2.8	1.4	14	920	1.8	40000	5.5	900-1080	1460	1.0	1.0	41
FZC3.1/1.2-5.5	3.1	1.2	14	920	1.8	40000	5.5	910-1090	1515	1.1	1.1	40
FZC3.1/1.4-5.5	3.1	1.4	14	920	1.7	40000	5.5	920-1120	1600	1.0	1.1	39
FZC3.5/1.2-5.5	3.5	1.2	14	920	1.8	40000	5.5	870-1050	1670	1.0	1.1	36
FZC4.5/1-5.5	4.5	1.0	18	920	1.8	40000	5.5	830-980	2040	1.0	1.1	34
FZC3.1/1.4-7.5	3.1	1.4	14	920	2.0	50000	7.5	1260-1500	1875	1.1	1.1	40
FZC3.5/1.2-7.5	3.5	1.2	14	920	2.1	50000	7.5	1220-1440	1810	1.2	1.2	39
FZC4.5/1-7.5	4.5	1	18	920	2.0	50000	7.5	1290-1510	2225	1.2	1.4	39
FZC3.5/1.4-7.5	3.5	1.4	14	920	1.8	50000	7.5	1160-1380	2000	1.0	1.2	37
FZC4/1.2-7.5	4.0	1.2	18	920	1.6	50000	7.5	870-1040	1935	1.2	1.2	39
FZC4/1.6-11	4.0	1.6	16	920	1.8	75000	11	1570×1870	2355	1.2	1.4	40
